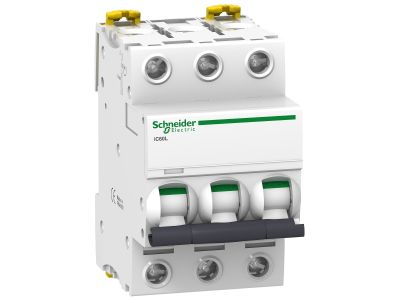

Wyłącznik nadprądowy iC60L-B1-3 B 1A 3P, Acti 9 | A9F93301 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy iC60L z serii Acti 9 firmy Schneider Electric (symbol A9F93301) to trójbiegunowe urządzenie o charakterystyce B i prądzie znamionowym 1 A, przeznaczone do ochrony instalacji przed przetężeniami. Zastosowanie podwójnych zacisków umożliwia bezpośrednie podłączenie dwóch przewodów o różnych przekrojach, co ułatwia tworzenie rozgałęzień w rozdzielnicy. Optyczny wskaźnik Visi-Trip (biało-czerwony) pozwala błyskawicznie zidentyfikować wyzwolony wyłącznik, a mechanizm beznarzędziowego demontażu pojedynczego aparatu bez konieczności zdejmowania szyny łączeniowej przyspiesza prace serwisowe.

• Charakterystyka B: Gwarantuje selektywne wyłączanie w obwodach o charakterze rezystancyjnym i przy krótkich przewodach – idealna do ochrony odbiorników wrażliwych na przepięcia.
• Podwójne zaciski (dwa przewody o różnych przekrojach): Umożliwiają łatwe łączenie przewodów bez potrzeby stosowania dodatkowych listew zaciskowych, oszczędzając miejsce i skracając czas montażu.
• Optyczny wskaźnik Visi-Trip: Biało-czerwony sygnalizator mechaniczny informuje o zadziałaniu wyłącznika, co przyspiesza lokalizację uszkodzonego obwodu podczas awarii.
• Demontaż pojedynczego aparatu bez zdejmowania szyny łączeniowej: Umożliwia wymianę lub serwisowanie jednego wyłącznika bez naruszania pozostałych urządzeń na szynie – redukuje przestoje instalacji.
• Zdejmowanie z szyny DIN bez użycia narzędzi: Innowacyjny mechanizm zatrzaskowy pozwala szybko wyjąć wyłącznik, ułatwiając modernizację i rekonfigurację rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy iC60L został zaprojektowany zgodnie z europejskimi normami dotyczącymi aparatury modułowej. Posiada certyfikat CE oraz spełnia wymagania standardów DIN (szyna montażowa TH35). Producent nie podaje konkretnych numerów norm w dostępnej dokumentacji, jednak urządzenie stosowane jest w instalacjach wymagających niezawodności i bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce B i prądowi 1 A wyłącznik iC60L doskonale sprawdza się w obwodach o małym obciążeniu, gdzie wymagana jest szybka reakcja na zwarcia. Typowe scenariusze użycia obejmują:

• Ochrona obwodów oświetleniowych oraz gniazd w budynkach mieszkalnych i biurowych.
• Zabezpieczenie sterowników PLC, przekaźników i innych urządzeń sterujących w szafach automatyki.
• Stosowanie w instalacjach tymczasowych i rozdzielnicach budowlanych, gdzie priorytetem jest łatwy montaż i serwis.
• Ochrona odbiorników wrażliwych na przepięcia, np. elektroniki użytkowej, w obwodach o krótkich przewodach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicy. Przed instalacją należy sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego 1 A. Moment dokręcania śrub zacisków oraz maksymalne przekroje przewodów należy przyjąć zgodnie z dokumentacją techniczną producenta (dostępną na stronie Schneider Electric). Dla zapewnienia prawidłowego działania nie wolno przekraczać parametrów znamionowych.

FAQ

• Czy wyłącznik ma podświetlenie (LED)? Nie. Wyłącznik wyposażony jest w mechaniczny, optyczny wskaźnik Visi-Trip (biało-czerwony), który sygnalizuje wyzwolenie bez konieczności stosowania podświetlenia LED. Nie wymaga zasilania pomocniczego.
• Jaki jest stopień ochrony (IP) wyłącznika? Producent nie podaje konkretnego stopnia ochrony w dostępnych danych. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się IP20 (ochrona przed ciałami stałymi o średnicy ≥12,5 mm, brak ochrony przed wilgocią). W przypadku instalacji w środowisku wilgotnym należy zastosować obudowę o wyższym IP.
• Jaki jest tryb pracy styku – czy wyłącznik nadaje się do łączenia obciążeń? Wyłącznik nadprądowy iC60L działa automatycznie: wyłącza obwód przy przeciążeniu lub zwarciu, zgodnie z charakterystyką B. Nie jest przeznaczony do częstego ręcznego łączenia obciążeń (np. jako łącznik sterowniczy). Do takich zastosowań przewidziane są styczniki lub przełączniki.
