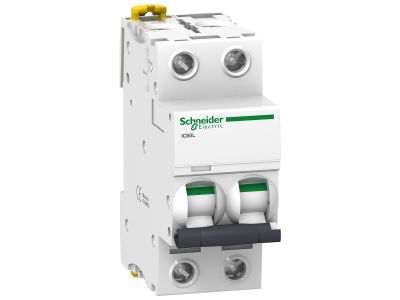

Wyłącznik nadprądowy IC60L 15KA K20 2P, Acti 9 | A9F95220 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 iC60L (symbol A9F95220) to dwubiegunowy wyłącznik o prądzie znamionowym 20 A i charakterystyce K, przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki zdolności wyłączania Icn = 15 kA (EN/IEC 60898-1) oraz Icu sięgającemu 70 kA (EN/IEC 60947-2) urządzenie sprawdza się w instalacjach o wysokim potencjale zwarciowym, zarówno prądu przemiennego (AC), jak i stałego (DC).

• Prąd znamionowy 20 A, charakterystyka K: Zapewnia niezawodną ochronę odbiorników o podwyższonym prądzie rozruchu, takich jak silniki elektryczne, transformatory czy dławiki, minimalizując ryzyko zbędnych wyłączeń.
• Zdolność wyłączania zwarciowego Icn = 15 kA (EN/IEC 60898-1): Gwarantuje skuteczne przerywanie wysokich prądów zwarciowych w obwodach AC 400 V, zwiększając bezpieczeństwo instalacji i personelu.
• Wysoka zdolność wyłączania Icu do 70 kA (EN/IEC 60947-2): Umożliwia pracę w sieciach o dużym poziome zwarciowym, w tym w systemach DC do 125 V, co rozszerza zakres zastosowań w przemyśle i energetyce.
• Kategoria użytkowania A: Przeznaczony do standardowej ochrony obwodów bez wymogu selektywności względem wyłączników znajdujących się za nim, co upraszcza konfigurację rozdzielnic.
• Funkcja izolacyjna (zgodnie z EN 60947-2): Umożliwia bezpieczne odcięcie obwodu podczas prac serwisowych i konserwacyjnych, podnosząc poziom bezpieczeństwa przy wykonywaniu przeglądów.

Zgodność z Normami

Wyłącznik nadprądowy iC60L spełnia wymagania norm EN 60947-2 oraz IEC 60947-2. Ponadto jego zdolność wyłączania Icn jest zgodna z EN/IEC 60898-1. Urządzenie posiada certyfikację CE i jest zgodne z obowiązującymi dyrektywami europejskimi, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik z charakterystyką K dedykowany jest do ochrony obwodów, w których występują odbiorniki o charakterze indukcyjnym lub o wysokim prądzie rozruchowym. Sprawdza się w rozdzielnicach budynkowych, przemysłowych oraz komercyjnych.

• Ochrona obwodów silników elektrycznych, transformatorów i dławików w maszynach i urządzeniach przemysłowych.
• Zabezpieczenie obwodów gniazd wtyczkowych oraz oświetlenia w obiektach handlowych i biurowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik odpływowy w systemach dystrybucji energii.
• Idealny do instalacji z zasilaniem prądem stałym (DC) niskiego napięcia, np. w systemach sterowania czy zasilania awaryjnego.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie montuje się na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów należy dobrać do prądu znamionowego 20 A oraz warunków zwarciowych – zalecany przekrój zgodny z dokumentacją producenta. Moment dokręcania zacisków przyłączeniowych należy stosować zgodnie z wytycznymi w karcie katalogowej. Po zakończeniu instalacji sprawdź poprawność działania i szczelność połączeń.

FAQ

• Czy wyłącznik iC60L nadaje się do ochrony obwodów oświetlenia LED? Charakterystyka K jest optymalizowana pod obciążenia o podwyższonym prądzie rozruchu – w przypadku nowoczesnego oświetlenia LED z zasilaczami impulsowymi zalecana jest najczęściej charakterystyka B lub C. Przed zastosowaniem warto przeanalizować charakterystykę prądu rozruchu konkretnych opraw. Do typowych obwodów oświetleniowych w budynkach biurowych lepiej sprawdzi się wariant z charakterystyką C.
• Jaki stopień ochrony (IP) ma ten wyłącznik? Producent nie podaje w dostarczonych danych konkretnego stopnia IP – standardowo aparatura modułowa montowana w rozdzielnicy posiada IP20 od strony czołowej. W przypadku pracy w warunkach zwiększonego zapylenia lub wilgotności należy stosować odpowiednią obudowę rozdzielnicy. Szczegółowe informacje znajdziesz w dokumentacji technicznej producenta.
• Czy wyłącznik iC60L ma wbudowane styki pomocnicze? Wyłącznik nie jest wyposażony we wbudowane styki pomocnicze. W celu sygnalizacji stanu załączenia lub wyzwolenia można zastosować dedykowane akcesoria modułowe z serii Acti 9 (np. wyzwalacze wzrostowe, zestyk pomocniczy) – montowane po lewej stronie wyłącznika. Wybór odpowiedniego modułu zależy od potrzeb konkretnej instalacji.
