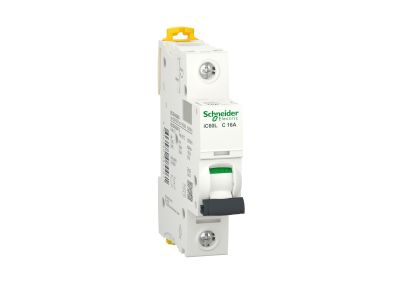

Wyłącznik nadprądowy IC60L 15KA C16 1P, Acti 9 | A9F94116 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy IC60L z gamy Acti 9 to jednobiegunowe zabezpieczenie o prądzie znamionowym 16 A i charakterystyce C, zaprojektowane do ochrony przewodów i kabli przed skutkami przeciążeń i zwarć. Dzięki zdolności wyłączania zwarciowego 15 kA zapewnia wysokie bezpieczeństwo w instalacjach mieszkaniowych i komercyjnych.

• Prąd znamionowy 16 A: Gwarantuje bezpieczną pracę w obwodach o obciążeniu do 16 A, chroniąc instalację przed przegrzaniem w przypadku przeciążenia.
• Charakterystyka C: Przeznaczona do obwodów z odbiornikami o umiarkowanym prądzie rozruchowym, takich jak oświetlenie, gniazda wtykowe czy małe urządzenia AGD.
• Zdolność wyłączania zwarciowego 15 kA: Zapewnia skuteczne przerwanie prądów zwarciowych o dużej wartości, chroniąc elementy instalacji przed uszkodzeniami mechanicznymi i termicznymi.
• Jednobiegunowa konstrukcja (1P): Umożliwia zabezpieczenie pojedynczego przewodu fazowego, idealna do obwodów jednofazowych.
• Wykonanie w standardzie modułowym: Montaż na szynie TH35 (DIN) w rozdzielnicach, łatwy montaż i rozbudowa instalacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz standardu DIN, posiada certyfikację CE. Gwarantuje bezpieczeństwo użytkowania zgodnie z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy IC60L znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz obiektach komercyjnych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w domach i mieszkaniach.
• Zabezpieczenie obwodów zasilających małe urządzenia AGD, elektronikę i systemy biurowe.
• Instalacje w budynkach użyteczności publicznej – sklepy, biura, magazyny o niewielkim obciążeniu.
• Element rozdzielnic głównych i podrozdzielnic w sieciach jednofazowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie TH35 (DIN) w rozdzielnicy. Przewody podłączyć zgodnie z oznaczeniami na obudowie, przestrzegając momentów dokręcania podanych w dokumentacji producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego (16 A) i długości trasy kablowej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy.

FAQ

• Do jakich obwodów najlepiej pasuje charakterystyka C? Charakterystyka C jest przeznaczona do obwodów, w których występują umiarkowane prądy rozruchowe – np. świetlówki, żarówki LED, zasilacze, małe silniki. Wyzwala się przy prądzie 5–10 razy większym od znamionowego, zapewniając selektywność z zabezpieczeniami nadrzędnymi.
• Jaka jest zdolność wyłączania zwarciowego tego modelu? Wyłącznik IC60L ma zdolność wyłączania zwarciowego 15 kA, co oznacza, że jest w stanie bezpiecznie przerwać prąd zwarcia do 15 kA bez uszkodzenia.
• Czy wyłącznik można zastosować w trójfazowej instalacji? Model jest jednobiegunowy (1P) – w obwodach trójfazowych wymagane jest użycie trzech wyłączników 1P lub jednego trójbiegunowego (3P). Do zabezpieczenia faz w sieci 3-fazowej należy zastosować odpowiedni zestaw.
