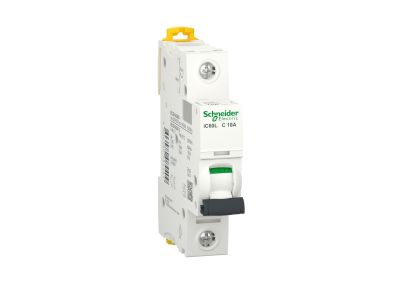

Wyłącznik nadprądowy IC60L 15KA C10 1P, Acti 9 | A9F94110 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy IC60L z serii Acti 9 firmy Schneider Electric (symbol A9F94110) to jednobiegunowe urządzenie o charakterystyce C i prądzie znamionowym 10 A, przeznaczone do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki zdolności wyłączalnej zwarciowej 15 kA zapewnia skuteczne przerywanie prądów zwarciowych, minimalizując ryzyko uszkodzenia przewodów i aparatury. Kompaktowa konstrukcja umożliwia montaż na szynie TH35 w rozdzielnicach modułowych.

• Prąd znamionowy 10 A (charakterystyka C): Odpowiedni do zabezpieczania obwodów odbiorczych o umiarkowanym prądzie rozruchowym, np. oświetlenia, gniazd wtykowych czy odbiorników domowych.
• Zdolność wyłączalna zwarciowa 15 kA: Gwarantuje bezpieczne przerwanie prądów zwarciowych o dużej wartości, chroniąc instalację przed skutkami cieplnymi i dynamicznymi.
• Charakterystyka wyzwalania C: Wyzwalanie w zakresie 5–10 krotności prądu znamionowego – optymalne dla obwodów z niewielkim prądem rozruchowym.
• Jednobiegunowa konstrukcja (1P): Łatwy montaż i oszczędność miejsca w rozdzielnicy przy zabezpieczaniu pojedynczego przewodu fazowego.
• Producent Schneider Electric – seria Acti 9: Sprawdzona niezawodność i kompatybilność z pozostałą aparaturą modułową tej serii.

Zgodność z Normami

Wyłącznik nadprądowy IC60L spełnia wymagania europejskich norm dotyczących aparatury zabezpieczeniowej oraz posiada certyfikat CE. Zgodność z aktualnymi standardami gwarantuje bezpieczną eksploatację w instalacjach budynkowych.

Zastosowanie

Wyłącznik nadprądowy IC60L znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budownictwie mieszkaniowym oraz komercyjnym do ochrony obwodów odbiorczych.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w mieszkaniach, biurach i sklepach.
• Zabezpieczenie linii zasilających odbiorniki o małym prądzie rozruchowym (np. komputery, sprzęt RTV, narzędzia ręczne).
• Stosowanie w rozdzielnicach modułowych jako element zabezpieczenia przed przeciążeniem i zwarciem w instalacjach jednofazowych.
• Współpraca z wyłącznikami różnicowoprądowymi i stycznikami w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego i obciążalności długotrwałej, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed pierwszym włączeniem sprawdzić poprawność polaryzacji i szczelność połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie 5–10 krotności prądu znamionowego (50–100 A dla modelu C10). Jest zalecana do obwodów z niewielkimi prądami rozruchowymi.
• Czy zdolność wyłączalna 15 kA jest wystarczająca do typowej instalacji domowej? Tak, 15 kA to standard dla rozdzielnic głównych w budownictwie mieszkaniowym i małym komercyjnym. Przy wyższych prądach zwarciowych (np. w pobliżu transformatora) należy zastosować odpowiednio większą wartość.
• Czy mogę zamontować ten wyłącznik w rozdzielnicy zamiast klasycznego S301? Tak, wyłącznik ma standardową szerokość modułu (brak danych, ale typowo 1 moduł = 17,5 mm) i pasuje na szynę TH35. Należy jednak sprawdzić zgodność z istniejącą aparaturą pod kątem prądu i obciążalności.
