Wyłącznik nadprądowy IC60H-DC 10kA C0,5 1P, Acti 9 | A9N61500 Schneider Electric

Opis i Kluczowe Cechy

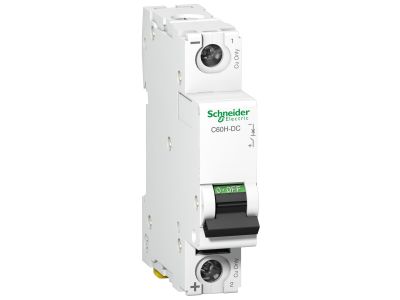

Wyłącznik nadprądowy prądu stałego IC60H-DC z serii Acti 9 firmy Schneider Electric (symbol A9N61500) to jednobiegunowe urządzenie przeznaczone do ochrony obwodów DC. Prąd znamionowy 0,5 A i charakterystyka wyzwalania C zapewniają precyzyjną ochronę przeciążeniową i zwarciową dla wrażliwych odbiorników, a zdolność wyłączania 10 kA gwarantuje bezpieczne przerywanie zwarć nawet w instalacjach o podwyższonym ryzyku. Dzięki kompaktowej konstrukcji idealnie nadaje się do rozdzielnic modułowych.

• Prąd znamionowy 0,5 A: Umożliwia ochronę małych obwodów i urządzeń o niskim poborze prądu, minimalizując ryzyko uszkodzenia przewodów i odbiorników.
• Charakterystyka wyzwalania C: Odpowiednia dla obciążeń o charakterze indukcyjnym i rozruchowym, zapewnia selektywność w typowych aplikacjach DC.
• Zdolność wyłączania 10 kA: Wysoka skuteczność przerywania prądów zwarciowych, kluczowa dla bezpieczeństwa w instalacjach fotowoltaicznych, bateryjnych i przemysłowych.
• Konstrukcja 1-biegunowa (1P): Łatwy montaż w rozdzielnicach na szynie TH35, oszczędność miejsca w szafie sterowniczej.
• Przeznaczenie do prądu stałego (DC): Specjalnie zaprojektowany do aplikacji z napięciem stałym, gwarantuje niezawodne działanie w systemach PV, zasilaczach UPS i magazynach energii.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo użytkowania i kompatybilność z wymaganiami rynku Unii Europejskiej. Szczegółowe dane normatywne dostępne są w dokumentacji producenta.

Zastosowanie

Wyłącznik nadprądowy DC IC60H-H jest przeznaczony do ochrony obwodów prądu stałego w instalacjach wymagających precyzyjnego zabezpieczenia przeciążeniowego i zwarciowego. Sprawdza się w następujących scenariuszach:

• Ochrona stringów fotowoltaicznych przed zwarciami i przeciążeniami w instalacjach PV niskiego napięcia.
• Zabezpieczanie obwodów odbiorczych w systemach magazynowania energii (akumulatory, baterie).
• Sterowanie i ochrona zasilaczy awaryjnych (UPS) oraz urządzeń telekomunikacyjnych pracujących w obwodach DC.
• Ochrona instalacji automatyki przemysłowej i sterowania w zasilaniu 24–110 V DC.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta – nieprzestrzeganie tych zaleceń może prowadzić do przegrzania i uszkodzenia aparatu.

FAQ

• Do jakich napięć DC mogę stosować ten wyłącznik? Producent nie precyzuje napięcia znamionowego w podanych danych – zalecamy sprawdzenie karty katalogowej lub aplikacji Schneider Electric, aby dobrać odpowiedni model dla konkretnego napięcia instalacji.
• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C – oznacza to, że wyłącznik wyzwala przy prądzie zwarciowym 5–10 krotności prądu znamionowego (0,5 A), co jest typowe dla obciążeń o charakterze rezystancyjno-indukcyjnym.
• Czy wyłącznik nadaje się do ochrony przed przeciążeniem w obwodach AC? Nie, model IC60H-DC (symbol A9N61500) jest przeznaczony wyłącznie do obwodów prądu stałego (DC). Do prądu przemiennego należy stosować warianty AC z tej samej serii.
