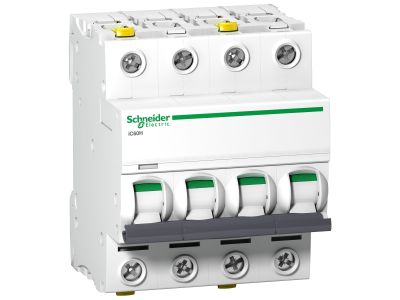

Wyłącznik nadprądowy iC60H-B20-4 B 20A 4P, Acti 9 | A9F06420 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy iC60H-B20-4 (symbol A9F06420) z serii Acti 9 firmy Schneider Electric to 4‑biegunowy aparat o charakterystyce B i prądzie znamionowym 20 A. Dzięki klasie ograniczenia energii 3 (zgodnie z normą EN/IEC 60898-1) skutecznie chroni obwody odbiorcze, ograniczając prąd zwarciowy i zmniejszając koszty ochrony. Wbudowany optyczny wskaźnik Visi-Trip (biało-czerwony) umożliwia szybkie zlokalizowanie wyzwolonego obwodu, skracając czas interwencji serwisowej.

• Prąd znamionowy 20 A, charakterystyka B: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu (np. gniazda wtyczkowe, oświetlenie), zapewniając wybiórczą ochronę przeciwzwarciową i przeciążeniową.
• Podwójne zaciski umożliwiające podłączenie dwóch przewodów: Pozwala na łatwe łączenie w pętlę lub przyłączanie odgałęzień bez potrzeby stosowania dodatkowych złączek, oszczędzając miejsce i czas montażu.
• Optyczny wskaźnik Visi-Trip (czerwono-biały): Natychmiast sygnalizuje zadziałanie wyłącznika – czerwone pole oznacza stan wyzwolenia, co ułatwia diagnostykę i skraca przestoje instalacji.
• Możliwość demontażu pojedynczego aparatu bez zdejmowania szyny łączeniowej: Utrzymuje ciągłość zasilania w pozostałych obwodach podczas wymiany uszkodzonego wyłącznika, podnosząc niezawodność instalacji.
• Zdejmowanie z szyny DIN bez użycia narzędzi: Przyspiesza prace montażowe i serwisowe, umożliwiając szybką wymianę aparatu przy minimalnym wysiłku.

Zgodność z Normami

Wyłącznik nadprądowy iC60H-B20-4 spełnia wymagania normy EN/IEC 60898-1 (klasa ograniczenia energii 3). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi. Producent deklaruje zgodność z wymaganiami podstawowymi dla aparatury modułowej stosowanej w rozdzielnicach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy iC60H-B20-4 przeznaczony jest do ochrony obwodów końcowych przed skutkami przeciążeń i zwarć w instalacjach budynkowych. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Bezpieczne zasilanie odbiorników o umiarkowanym poborze prądu (do 20 A) w rozdzielnicach głównych i podrozdzielniach.
• Zastosowanie w instalacjach wymagających wybiórczości zwarciowej dzięki charakterystyce B i klasie ograniczenia 3.
• Modernizacja istniejących rozdzielnic, gdzie liczy się szybki montaż i łatwość serwisowania (demontaż bez narzędzi, wskaźnik Visi-Trip).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego iC60H-B20-4 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się o jego braku. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków – stosuj się do danych producenta (zazwyczaj 2–3,5 Nm). Przekrój przewodów dobierz odpowiednio do prądu znamionowego 20 A i spodziewanego obciążenia. W przypadku podłączenia dwóch przewodów w jednym zacisku upewnij się, że ich sumaryczny przekrój nie przekracza dopuszczalnej wartości podanej w karcie katalogowej.

FAQ

• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje bezpośrednio stopnia IP dla samego aparatu. W standardowych rozdzielnicach wewnętrznych przyjmuje się ochronę przed dotykiem (IP2X) wynikającą z obudowy – szczegółowe informacje znajdziesz w dokumentacji technicznej rozdzielnicy.
• Czy wskaźnik Visi-Trip działa również po wyzwoleniu termicznym (przeciążeniowym)? Tak, wskaźnik Visi-Trip sygnalizuje każde zadziałanie wyłącznika – zarówno w wyniku przeciążenia, jak i zwarcia. Po wyzwoleniu w okienku pojawia się czerwone pole, które pozostaje widoczne do momentu ręcznego załączenia aparatu.
• Czy można podłączyć dwa przewody o różnych przekrojach w jednym zacisku? Tak, konstrukcja podwójnego zacisku umożliwia jednoczesne podłączenie dwóch przewodów o różnych przekrojach (np. 1,5 mm² i 2,5 mm²) – należy jednak przestrzegać maksymalnego sumarycznego przekroju i momentu dokręcania zgodnie z dokumentacją techniczną.
