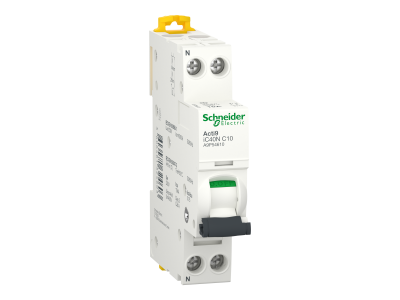

Wyłącznik nadprądowy iC40N-C10-1N | A9P54610 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy iC40N-C10-1N to modułowe urządzenie zabezpieczające instalację elektryczną przed skutkami przeciążeń i zwarć. Posiada jeden biegun roboczy, charakterystykę wyzwalania typu C oraz prąd znamionowy 10A. Zapewnia szybkie odłączenie zasilania w przypadku przekroczenia dopuszczalnego obciążenia, chroniąc przewody i odbiorniki przed uszkodzeniem termicznym.

• 1 biegun roboczy: Służy do zabezpieczania jednego obwodu jednofazowego, zapewniając selektywną ochronę instalacji.
• Charakterystyka C: Przeznaczona do zabezpieczania obwodów oświetleniowych i gniazd wtykowych ogólnego przeznaczenia – charakteryzuje się wysoką odpornością na udary prądowe.
• Prąd znamionowy 10A: Odpowiedni do zabezpieczania obwodów o niewielkim i średnim obciążeniu, takich jak oświetlenie, gniazda wtykowe lub małe urządzenia elektryczne.
• Modułowa budowa: Szerokość 1 modułu (18 mm) – kompatybilny z rozdzielnicami modułowymi, łatwy montaż na szynie DIN.
• Zakres napięć znamionowych 230/400V: Zapewnia bezpieczną pracę w standardowych instalacjach jednofazowych i trójfazowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich PN-EN 60898-1 oraz PN-EN 60947-2. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy iC40N-C10-1N stosowany jest w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz przemysłowych do ochrony przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów oświetleniowych w pomieszczeniach mieszkalnych i biurowych.
• Ochrona gniazd wtykowych ogólnego przeznaczenia w instalacjach rozdzielczych.
• Stosowanie w rozdzielnicach budynków, szafach sterowniczych oraz tablicach rozdzielczych.
• Zabezpieczanie małych urządzeń elektrycznych o mocy do 2300W (przy 230V).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie zabezpieczanym. Wyłącznik montować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi modułami. Podłączenie przewodów fazowych wykonać zgodnie z oznaczeniami na urządzeniu (L – faza, N – neutralny, jeśli dotyczy). Dokręcić zaciski przewodowe z zalecanym momentem, aby zapewnić pewny kontakt elektryczny. Po zakończeniu montażu przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik, sprawdzając jego prawidłowe działanie.

FAQ

• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak, wyposażony jest w wyzwalacz elektromagnetyczny reagujący na zwarcia oraz wyzwalacz termiczny chroniący przed przeciążeniami.
• Jaki jest zakres prądów zwarciowych, w których wyłącznik zadziała? Maksymalny prąd zwarciowy nie został określony w danych produktu. W przypadku wymogów projektowych należy zapoznać się z dokumentacją techniczną producenta.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, ze względu na zakres napięć znamionowych 230/400V może być stosowany zarówno w instalacjach jednofazowych, jak i jako element zabezpieczający jeden biegun w układzie trójfazowym.
