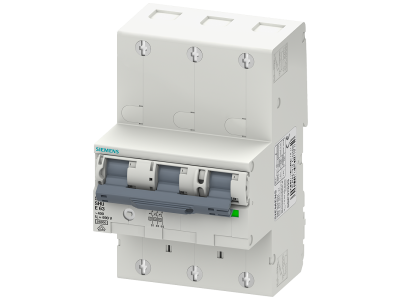

Wyłącznik nadprądowy główny (SHU) 3-biegunowy E35 400V | 5SP3335-3 Siemens

Alternatywny kod produktu: 5SP33353

Opis i Kluczowe Cechy

Wyłącznik nadprądowy główny (SHU) 5SP3335-3 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 35 A i napięciu 400 V. Przeznaczone do montażu na szynie TH35, zajmuje standardową szerokość 3 modułów (52,5 mm). Dzięki selektywnej charakterystyce wyzwalania zapewnia wybiórcze odłączanie w obwodach głównych, minimalizując zakres wyłączeń przy zwarciu lub przeciążeniu.

• Prąd znamionowy 35 A: Bezpieczna praca w obwodach głównych o znacznym obciążeniu, ochrona przed przeciążeniem i zwarciem.
• Napięcie znamionowe 400 V: Przystosowany do standardowych instalacji trójfazowych, gwarantuje niezawodne wyłączanie przy napięciach sieciowych.
• Budowa 3-biegunowa: Jednoczesne odłączanie wszystkich faz w obwodzie trójfazowym, zwiększające bezpieczeństwo i wygodę serwisowania.
• Selektywna charakterystyka SHU: Wyzwalanie tylko w zakresie zwarciowym, bez wpływu na wyłączniki nadprądowe w dół instalacji – minimalizacja zakresu awarii.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicach modułowych dzięki standardowemu zatrzaskowi.

Zgodność z Normami

Wyłącznik nadprądowy główny 5SP3335-3 jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Urządzenie spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury modułowej instalowanej w rozdzielnicach.

Zastosowanie

Wyłącznik SHU stosowany jest jako zabezpieczenie główne w rozdzielnicach przemysłowych i komercyjnych, zwłaszcza tam gdzie wymagana jest selektywność w stosunku do wyłączników nadprądowych w obwodach odbiorczych. Idealny do zastosowań wymagających niezawodnej ochrony przewodów i urządzeń przed skutkami przeciążeń i zwarć.

• Jako zabezpieczenie główne w rozdzielnicach głównych i podlicznikowych.
• W instalacjach trójfazowych obiektów użyteczności publicznej, biurowców i hal produkcyjnych.
• Do selektywnej współpracy z wyłącznikami nadprądowymi w obwodach odbiorczych (charakterystyki B, C, D).
• W systemach dystrybucji energii wymagających wybiórczego wyłączania przy zwarciu – minimalizacja przestojów.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego głównego 5SP3335-3 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 o szerokości 35 mm, w rozdzielnicach o stopniu ochrony IP20 lub wyższym. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Dokręć przewody zgodnie z momentem podanym w dokumentacji technicznej producenta. Przekrój przewodów dobierz do prądu znamionowego 35 A oraz warunków środowiskowych.

FAQ

• Czy wyłącznik SHU 5SP3335-3 ma podświetlenie lub sygnalizację zadziałania? Nie – jest to standardowy wyłącznik nadprądowy bez podświetlenia. Stan zadziałania sygnalizuje mechaniczne położenie dźwigni (ON/OFF) oraz wskaźnik w okienku (jeśli występuje w danej wersji).
• Jaki jest stopień ochrony wyłącznika? Wykonany w obudowie modułowej do montażu w rozdzielnicy, standardowo zapewnia ochronę IP20 (ochrona przed dotykiem palcem). Dla warunków pyło- i wilgocioodpornych należy zastosować dodatkową obudowę zewnętrzną.
• Jaki jest tryb pracy styku? Wyłącznik nadprądowy SHU to urządzenie przeznaczone do pracy ciągłej, z mechaniczną i termiczną charakterystyką wyzwalania. Nie jest przeznaczony do częstego łączenia obciążenia – stosowany wyłącznie jako zabezpieczenie.
