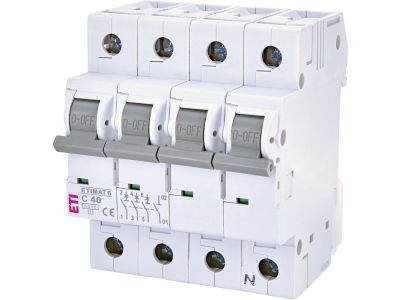

Wyłącznik nadprądowy ETIMAT 6 3p+N C40 | 002146520 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 3p+N C40 to wysokiej jakości aparat modułowy przeznaczony do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Zaprojektowany w układzie 3 bieguny plus neutralny (3p+N), charakteryzuje się prądem znamionowym 40A. Spełnia rygorystyczne wymagania norm bezpieczeństwa, zapewniając niezawodną ochronę instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Układ 3p+N: Zapewnia ochronę wszystkich trzech faz oraz neutralnego, co jest kluczowe przy zasilaniu odbiorników trójfazowych zasilanych neutralnym.
• Prąd znamionowy 40A: Idealny do zabezpieczania linii zasilających o średnim i wysokim obciążeniu, takich jak obwody gniazdkowe grupowe, silniki lub grzejniki elektryczne.
• Charakterystyka B/C/D: W zależności od modelu, dedykowana do różnych typów obciążeń – charakterystyka B (do obwodów gniazdkowych), C (do obwodów oświetleniowych i gniazdkowych z większymi prądami rozruchowymi) lub D (do obwodów z silnikami o wysokich prądach rozruchowych).
• Duża zdolność zwarciowa: Wysoka odporność na zwarcia gwarantuje bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych.
• Modułowa konstrukcja: Szerokość 4 modułów (72mm) – kompatybilny z szynami montażowymi w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy europejskiej PN-EN 60898-1 oraz międzynarodowej IEC 60898-1, co potwierdza jego zgodność z dyrektywami Unii Europejskiej. Posiada oznaczenie CE i jest dopuszczony do stosowania w instalacjach elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy ETIMAT 6 3p+N C40 znajduje zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest precyzyjna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów trójfazowych zasilających maszyny i urządzenia przemysłowe.
• Zabezpieczenie linii zasilających w budynkach biurowych, handlowych i przemysłowych.
• Ochrona obwodów gniazdkowych i oświetleniowych w instalacjach domowych i mieszkaniowych.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach jako element układów selektywnej ochrony.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na standardowej szynie DIN 35mm w rozdzielnicy modułowej. Przewody fazowe podłączać do zacisków 1, 3, 5 (bieguny L1, L2, L3), a przewód neutralny do zacisku 7. Dokręcić śruby zaciskowe z odpowiednim momentem (zgodnie z zaleceniami producenta). Po montażu przeprowadzić test działania przy pomocy przycisku "TEST".

FAQ

• Jaka jest charakterystyka wyłącznika (B, C czy D)? Charakterystyka nie została podana w dostępnych danych. Sprawdź etykietę na produkcie lub dokumentację techniczną w celu uzyskania dokładnej specyfikacji.
• Jaki jest zakres temperatur pracy? Temperatura pracy nie została określona w danych produktu. Standardowo wyłączniki nadprądowe pracują w zakresie od -25°C do +40°C (zgodnie z normami PN-EN 60898-1).
• Czy wyłącznik posiada możliwość plombowania? Możliwość plombowania nie została podana w danych. Większość wyłączników modułowych posiada odpowiednie konstrukcje do plombowania – sprawdź dokumentację produktu.
