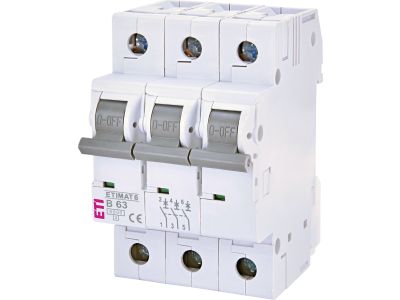

Wyłącznik nadprądowy ETIMAT 6 3p B63 | 002115522 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 3p B63 to zaawansowany aparat modułowy zaprojektowany przez renomowanego producenta ETI, przeznaczony do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów o niskich prądach rozruchowych. Konstrukcja trójbiegunowa (3p) pozwala na jednoczesne rozłączanie trzech faz, co jest kluczowe w systemach zasilania trójfazowego w budownictwie mieszkaniowym i komercyjnym.

• Wysoka zdolność zwarciowa: Urządzenie posiada znamionową zdolność wyłączania na poziomie 6 kA, co gwarantuje bezpieczne przerwanie obwodu nawet przy wystąpieniu znacznych energii zwarciowych.
• Możliwość rozbudowy: Konstrukcja aparatu umożliwia łatwy montaż styków pomocniczych, wyzwalaczy wzrostowych czy podnapięciowych, co zwiększa funkcjonalność systemu automatyki budynkowej.
• Wskaźnik położenia styków: Wyraźna wizualizacja stanu pracy pozwala na szybką diagnostykę i podniesienie poziomu bezpieczeństwa obsługi.
• Trwałość mechaniczna: Zastosowanie wysokiej jakości materiałów izolacyjnych i przewodzących zapewnia długą żywotność urządzenia nawet przy częstych operacjach łączeniowych.

Zgodność z Normami

Wyłącznik ETIMAT 6 3p B63 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi. Spełnia on wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do stosowania przez wykwalifikowany personel w instalacjach domowych i podobnych. Dodatkowo, aparat spełnia wymagania stawiane wyłącznikom głównym, co świadczy o jego niezawodności i wysokich parametrach izolacyjnych.

Zastosowanie

Dzięki swojej uniwersalności, wyłącznik ETIMAT 6 znajduje szerokie zastosowanie w różnych sektorach elektroenergetyki:

• Obiekty mieszkalne: Zabezpieczanie głównych linii zasilających oraz odbiorników o dużej mocy, takich jak kotły elektryczne czy przepływowe podgrzewacze wody.
• Użyteczność publiczna: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie wymagana jest wysoka niezawodność zasilania.
• Przemysł: Stosowany w rozdzielnicach pomocniczych do ochrony obwodów sterowniczych i odbiorczych niegenerujących dużych udarów prądowych przy rozruchu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Wyłącznik umożliwia podłączenie przewodów za pomocą szyn grzebieniowych (widełkowych lub sztyftowych), co znacząco przyspiesza prace w rozdzielnicy i poprawia estetykę okablowania. Przed uruchomieniem należy upewnić się, że parametry sieci są zgodne z danymi znamionowymi aparatu.

FAQ

• Czy do tego wyłącznika można dołożyć styk pomocniczy? Tak, seria ETIMAT 6 jest w pełni kompatybilna z akcesoriami ETI, takimi jak styki pomocnicze PS ETIMAT, które informują o stanie zadziałania wyłącznika.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B, zastosowana w tym modelu, reaguje szybciej na wzrost prądu (wyzwalanie magnetyczne przy 3-5 krotności prądu znamionowego), co jest optymalne dla obwodów oświetleniowych i gniazd wtykowych bez dużych obciążeń indukcyjnych.
• Czy wyłącznik może pracować jako rozłącznik główny? Tak, parametry techniczne tego modelu pozwalają na spełnienie wymagań stawianych wyłącznikom głównym w instalacjach niskiego napięcia.
