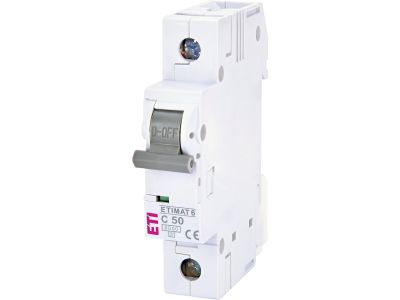

Wyłącznik nadprądowy ETIMAT 6 1p C50 | 002141521 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 1p C50 to zaawansowany aparat modułowy zaprojektowany przez renomowanego producenta ETI, dedykowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 50 A, co pozwala na obsługę obwodów o znacznym obciążeniu w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Wyłącznik posiada charakterystykę wyzwalania typu C, co oznacza, że wyzwalacz elektromagnetyczny reaguje przy prądzie od 5 do 10-krotności prądu znamionowego, czyniąc go idealnym rozwiązaniem dla odbiorników o zwiększonym prądzie rozruchowym.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia gwałtownych awarii.
• Konstrukcja jednobiegunowa: Szerokość jednego modułu (18 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Wskaźnik położenia styków: Wyraźna sygnalizacja optyczna informuje użytkownika o stanie pracy urządzenia (załączony/wyłączony).
• Możliwość plombowania: Konstrukcja umożliwia zabezpieczenie dźwigni przed nieautoryzowanym dostępem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami europejskimi, co potwierdza jego niezawodność w profesjonalnych systemach elektroenergetycznych. Wyłącznik spełnia wymagania normy PN-EN 60898-1, która określa parametry dla wyłączników nadprądowych do instalacji domowych i podobnych. Posiada również certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej oraz zachowania najwyższych standardów bezpieczeństwa użytkowania.

Zastosowanie

Dzięki charakterystyce C oraz wysokiemu prądowi znamionowemu 50 A, ETIMAT 6 znajduje szerokie zastosowanie w zabezpieczaniu obwodów zasilających urządzenia o charakterze indukcyjnym. Jest to optymalny wybór dla:

• Zabezpieczania silników elektrycznych o mniejszej mocy i wentylatorów.
• Ochrony obwodów gniazd wtykowych w warsztatach i halach produkcyjnych.
• Zabezpieczania systemów oświetleniowych o dużym natężeniu prądu startowego (np. oświetlenie wyładowcze).
• Głównych zabezpieczeń w mniejszych rozdzielnicach piętrowych.

Wskazówki Montażowe

Montaż wyłącznika ETIMAT 6 powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (DIN). Zaciski windowe pozwalają na pewne połączenie przewodów o przekroju do 25 mm², co minimalizuje rezystancję styku i zapobiega przegrzewaniu się punktów łączeniowych. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby zapewnić trwałość mechaniczną połączenia. Wyłącznik jest kompatybilny z szynami łączeniowymi widełkowymi oraz sztyftowymi, co znacząco przyspiesza prace prefabrykacyjne w rozdzielnicy.

FAQ

• Czy wyłącznik C50 nadaje się do zwykłych gniazdek domowych? Zazwyczaj nie. Standardowe gniazda 230V zabezpiecza się wyłącznikami B16. C50 stosuje się do obwodów o znacznie większym obciążeniu lub jako zabezpieczenie poprzedzające.
• Jaka jest trwałość mechaniczna tego aparatu? Wyłączniki serii ETIMAT 6 charakteryzują się wysoką trwałością wynoszącą do 20 000 cykli mechanicznych, co zapewnia wieloletnią, bezawaryjną eksploatację.
• Czy można do niego podłączyć styki pomocnicze? Tak, konstrukcja aparatury modułowej ETI pozwala na doposażenie wyłącznika w akcesoria takie jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe.
