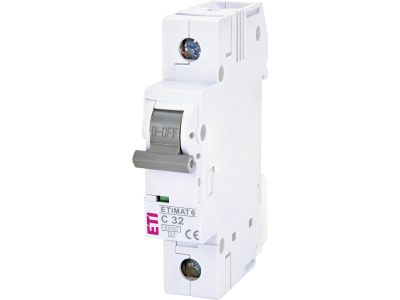

Wyłącznik nadprądowy ETIMAT 6 1p C32 | 002141519 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 1p C32 to zaawansowany aparat modułowy zaprojektowany przez renomowanego producenta ETI, służący do skutecznego zabezpieczania obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów o zwiększonych prądach rozruchowych, takich jak silniki czy grupy lamp wyładowczych. Kompaktowa, jednobiegunowa konstrukcja (1P) zajmuje tylko jeden moduł w rozdzielnicy, co pozwala na optymalne zagospodarowanie miejsca i łatwą rozbudowę instalacji o kolejne obwody.

• Wysoka zdolność zwarciowa: Urządzenie posiada zdolność wyłączania prądu zwarciowego na poziomie 6 kA, co gwarantuje bezpieczeństwo i trwałość instalacji nawet w przypadku wystąpienia gwałtownych awarii.
• Możliwość rozbudowy: Konstrukcja ETIMAT 6 pozwala na łatwy montaż styków pomocniczych, wyzwalaczy wzrostowych czy podnapięciowych, co zwiększa elastyczność projektowania systemów automatyki.
• Funkcja wyłącznika głównego: Aparat spełnia rygorystyczne wymagania stawiane wyłącznikom głównym, co potwierdza jego wysoką jakość wykonania i niezawodność w krytycznych punktach instalacji.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy pozwala na szybką diagnostykę i podniesienie poziomu bezpieczeństwa obsługi serwisowej.

Zgodność z Normami

Wyłącznik nadprądowy ETIMAT 6 został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia on wymagania normy PN-EN 60898-1, co jest gwarancją, że urządzenie może być bezpiecznie stosowane w instalacjach domowych i podobnych. Produkt posiada certyfikację CE oraz inne branżowe atesty, co potwierdza jego dopuszczenie do użytku w profesjonalnych instalacjach elektrotechnicznych na terenie całej Unii Europejskiej.

Zastosowanie

Dzięki swojej uniwersalności i solidnej konstrukcji, wyłącznik ETIMAT 6 1p C32 znajduje szerokie zastosowanie w różnych sektorach:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd wtykowych oraz urządzeń o większym poborze mocy.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie wymagana jest wysoka niezawodność zasilania.
• Przemysł: Zabezpieczanie obwodów sterowniczych oraz odbiorników o charakterystyce indukcyjnej, wymagających charakterystyki C ze względu na prądy rozruchowe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej TH-35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów. Zaciski windowe pozwalają na bezpieczne przyłączenie przewodów o różnych przekrojach, a konstrukcja obudowy umożliwia łatwe i pewne osadzenie aparatu w rzędzie z innymi modułami.

FAQ

• Czy do tego wyłącznika można podłączyć szynę grzebieniową? Tak, konstrukcja zacisków ETIMAT 6 umożliwia jednoczesne podłączenie przewodów oraz szyn łączeniowych (widełkowych lub sztyftowych), co znacznie przyspiesza prace montażowe w rozdzielnicy.
• Co oznacza charakterystyka C w tym modelu? Charakterystyka C oznacza, że wyzwalacz elektromagnetyczny zadziała przy prądzie od 5 do 10 razy większym od prądu znamionowego. Jest to optymalne rozwiązanie dla obwodów z urządzeniami generującymi krótkotrwałe skoki prądu przy starcie.
• Czy wyłącznik ETIMAT 6 może pracować w dowolnej pozycji? Tak, aparaty ETI są zaprojektowane w sposób umożliwiający pracę zarówno w pionie, jak i poziomie, bez wpływu na parametry wyzwalania.
