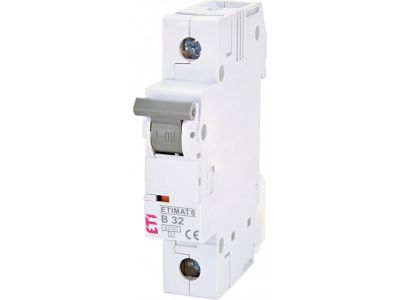

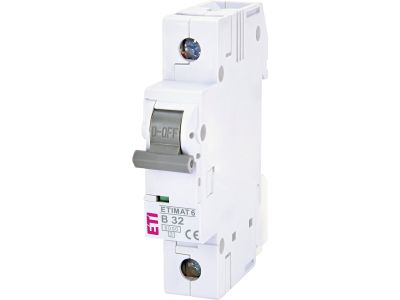

Wyłącznik nadprądowy ETIMAT 6 1p B32 | 002111519 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 1p B32 to zaawansowany aparat modułowy zaprojektowany przez renomowanego producenta ETI, przeznaczony do skutecznej ochrony obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do zabezpieczania odbiorników o niskich prądach rozruchowych. Kompaktowa, jednobiegunowa konstrukcja (1P) zajmuje tylko jeden moduł w rozdzielnicy, co pozwala na optymalne zagospodarowanie miejsca i łatwą rozbudowę instalacji o kolejne obwody.

• Wysoka zdolność zwarciowa: Urządzenie posiada znamionową zdolność wyłączania na poziomie 6 kA, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Możliwość rozbudowy: Konstrukcja aparatu umożliwia opcjonalny montaż styków pomocniczych, co pozwala na zdalną sygnalizację stanu pracy wyłącznika w systemach automatyki budynkowej.
• Funkcja wyłącznika głównego: ETIMAT 6 spełnia rygorystyczne wymagania stawiane wyłącznikom głównym, co potwierdza jego wysoką jakość wykonania i niezawodność mechaniczną.
• Wskaźnik położenia styków: Wyraźna wizualizacja stanu pracy zwiększa bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co jest kluczowe dla aparatury stosowanej w instalacjach domowych i podobnych. Dzięki rygorystycznej kontroli jakości procesów produkcyjnych firmy ETI, aparat posiada certyfikację potwierdzającą jego parametry techniczne, co jest niezbędne przy odbiorach technicznych instalacji elektrycznych w obiektach użyteczności publicznej oraz przemysłowych.

Zastosowanie

Wyłącznik nadprądowy ETIMAT 6 1p B32 znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest dedykowany do:

• Obiektów mieszkalnych: Zabezpieczanie obwodów gniazd wtykowych oraz oświetlenia, gdzie nie występują duże prądy rozruchowe.
• Budynków użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie niezawodność zasilania jest priorytetem.
• Przemysłu: Jako element pomocniczy w szafach sterowniczych i rozdzielnicach niskiego napięcia do ochrony obwodów sterowania i odbiorników o charakterze rezystancyjnym.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanej ochrony. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej TH-35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta dotyczących siły docisku śrub, aby uniknąć przegrzewania się styków na skutek zbyt małego docisku lub uszkodzenia gwintu przy zbyt dużej sile.
• Przekrój przewodów: Zaciski windowe pozwalają na pewne mocowanie przewodów o różnych przekrojach, jednak należy upewnić się, że izolacja została zdjęta na odpowiedniej długości.
• Pozycja pracy: Aparat może być montowany w dowolnej pozycji, co ułatwia aranżację wnętrza rozdzielnicy.

FAQ

• Czy do tego wyłącznika mogę podłączyć szynę grzebieniową? Tak, konstrukcja zacisków ETIMAT 6 umożliwia jednoczesne podłączenie przewodów oraz szyn łączeniowych widełkowych lub sztyftowych.
• Co oznacza charakterystyka B? Charakterystyka B oznacza, że wyzwalacz zwarciowy zadziała w zakresie od 3 do 5-krotności prądu znamionowego. Jest to optymalne zabezpieczenie dla obwodów o małych prądach udarowych.
• Czy wyłącznik posiada miejsce na opis obwodu? Tak, obudowa posiada dedykowane miejsce na etykietę opisową, co ułatwia identyfikację zabezpieczonego obwodu przez użytkownika końcowego.
