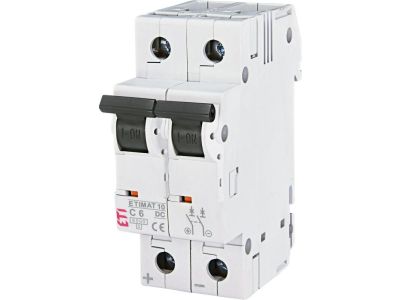

Wyłącznik nadprądowy DC ETIMAT 10-DC 2p C6 6kA | 002138712 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DC ETIMAT 10-DC w wersji dwubiegunowej (2p) o charakterystyce C i prądzie znamionowym 6A to specjalistyczne zabezpieczenie do obwodów stałoprądowych. Charakteryzuje się wysoką wytrzymałością zwarciową (6kA) i kompaktową budową, co ułatwia montaż w rozdzielnicach DC i układach solarnych. Przeznaczony do pracy z napięciem stałym do 1000V.

• Charakterystyka C: Szybkie działanie przy zwarciach i przeciążeniach, ochrona wrażliwych odbiorników DC (np. falowników, akumulatorów).
• 2-biegunowa konstrukcja (2p): Izolacja obu biegunów w przypadku zadziałania – podwyższone bezpieczeństwo w instalacjach DC.
• Prąd znamionowy 6A: Idealny do zabezpieczania linii o niewielkim poborze mocy, np. czujników, sterowników lub małych instalacji fotowoltaicznych.
• Wysoka zdolność zwarciowa 6kA: Odporność na zwarcia w obwodach DC, zapobiega uszkodzeniom kabli i urządzeń.
• Napięcie znamionowe do 1000V DC: Kompatybilny z systemami fotowoltaicznymi, magazynami energii i przemysłowymi instalacjami stałoprądowymi.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 (dla wyłączników nadprądowych) oraz PN-EN 60947-2 (dla aparatury łączeniowej niskiego napięcia). Posiada znak CE i jest produkowany zgodnie z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy ETIMAT 10-DC przeznaczony jest do ochrony obwodów stałoprądowych o napięciu do 1000V DC.

• Instalacje fotowoltaiczne (ochrona stringów, falowników, akumulatorów).
• Magazyny energii i systemy UPS.
• Przemysłowe instalacje stałoprądowe (napędy, automatyka).
• Ochrona obwodów sterowania i zasilania niskonapięciowego DC.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Wyłącznik należy montować w pionie na szynie DIN (35mm) zgodnie z kierunkiem strzałki na obudowie. Zaciski przyłączeniowe należy dokręcać momentem 2Nm (zalecany klucz dynamometryczny). Przed podłączeniem upewnić się, że bieguny są prawidłowo przyporządkowane (L+ i L- w systemach DC). Po montażu należy przeprowadzić próbę działania poprzez symulację zwarcia.

FAQ

• Czy wyłącznik ETIMAT 10-DC nadaje się do instalacji AC? Nie – jest dedykowany wyłącznie do obwodów stałoprądowych (DC). Do instalacji przemiennoprądowych (AC) należy stosować standardowe wyłączniki ETIMAT 10.
• Jakie jest napięcie znamionowe pracy? Wyłącznik pracuje w zakresie napięć stałych do 1000V DC.
• Czy wyłącznik posiada wyzwalacz elektromagnetyczny? Tak – charakterystyka C oznacza obecność wyzwalacza elektromagnetycznego reagującego na zwarcia i wyzwalacza termicznego do ochrony przed przeciążeniami.
