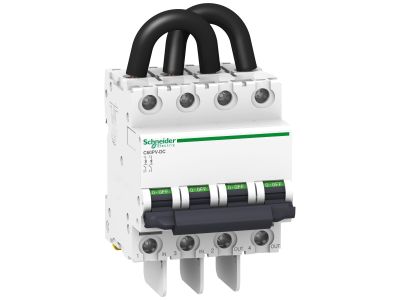

Wyłącznik nadprądowy DC 60PV 1,5KA C 25A DC 2P Acti 9 | A9N61660 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DC z serii Acti 9 firmy Schneider Electric (symbol A9N61660) został zaprojektowany do ochrony obwodów prądu stałego w instalacjach fotowoltaicznych. Oferuje prąd znamionowy 25 A oraz charakterystykę wyzwalania C, co zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w systemach DC. Jako aparat dwubiegunowy (2P) odłącza oba bieguny, zwiększając bezpieczeństwo serwisowe.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach DC o znacznym obciążeniu, typowych dla łańcuchów modułów fotowoltaicznych.
• Charakterystyka wyzwalania C: Zapewnia selektywność i odporność na krótkotrwałe prądy rozruchowe, idealna do obciążeń indukcyjnych (np. inwerterów).
• Wytrzymałość zwarciowa 1,5 kA: Gwarantuje skuteczne wyłączenie prądów zwarciowych w typowych instalacjach PV, chroniąc urządzenia i przewody.
• Dwubiegunowa konstrukcja (2P): Rozłącza jednocześnie biegun dodatni i ujemny, co jest wymagane w instalacjach DC dla bezpieczeństwa obsługi.
• Seria Acti 9 Schneider Electric: Sprawdzona niezawodność i kompatybilność z akcesoriami modułowymi tej rodziny.

Zgodność z Normami

Wyłącznik nadprądowy DC serii Acti 9 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla wyłączników nadprądowych prądu stałego (IEC/EN). Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik ten jest przeznaczony do ochrony obwodów stałoprądowych w systemach fotowoltaicznych (PV) oraz innych instalacjach DC. Sprawdzi się w następujących scenariuszach:

• Ochrona odcinków kablowych pomiędzy panelami PV a inwerterem.
• Zabezpieczenie obwodów wyjściowych z inwertera (po stronie DC).
• Rozdzielnice fotowoltaiczne w budynkach mieszkalnych i komercyjnych.
• Instalacje przemysłowe z obciążeniami DC wymagającymi charakterystyki C.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego DC musi być przeprowadzany wyłącznie przez uprawniony personel zgodnie z przepisami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem prac bezwzględnie odłącz napięcie DC i upewnij się, że obwód jest rozładowany. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta. Przekrój przewodów dobierz odpowiednio do wymaganego obciążenia prądowego.

FAQ

• Czy wyłącznik nadaje się do instalacji fotowoltaicznych? Tak, jest przeznaczony do ochrony obwodów stałoprądowych w systemach PV – potwierdza to oznaczenie 60PV w nazwie.
• Jaka jest wytrzymałość zwarciowa tego aparatu? Wytrzymałość zwarciowa wynosi 1,5 kA. Wartość ta jest wystarczająca do większości domowych i małych komercyjnych instalacji PV.
• Ile biegunów ma wyłącznik? Jest to aparat dwubiegunowy (2P) – rozłącza jednocześnie dwa przewody DC (dodatni i ujemny).
