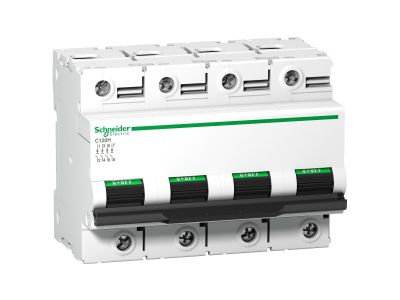

Wyłącznik nadprądowy D 120H 15kA D100 4P, Acti 9 | A9N18524 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy D 120H 15kA D100 4P z serii Acti 9 firmy Schneider Electric (symbol A9N18524) przeznaczony jest do zabezpieczania obwodów o wysokich prądach rozruchowych. Charakterystyka D oraz prąd znamionowy 100 A umożliwiają pewną ochronę przed przeciążeniami i zwarciami w instalacjach przemysłowych. Czterobiegunowa konstrukcja zapewnia kompleksowe zabezpieczenie przewodów fazowych oraz neutralnego (w zależności od konfiguracji). Zdolność zwarciowa 15 kA gwarantuje bezpieczne wyłączenie prądów zwarciowych o dużej wartości.

• Charakterystyka wyzwalania D: Odpowiednia dla obwodów z urządzeniami o dużej indukcyjności lub wysokim prądzie rozruchowym (silniki, transformatory) – brak zbędnych zadziałań podczas rozruchu.
• Prąd znamionowy 100 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, dedykowana dla odbiorników o mocy do 69 kW (przy 400 V AC).
• Zdolność zwarciowa 15 kA: Skuteczne wyłączenie zwarć przy prądach do 15 kA – ochrona ludzi i infrastruktury w sieciach o wysokiej mocy zwarciowej.
• Wykonanie 4P (czterobiegunowe): Zabezpiecza wszystkie trzy fazy oraz przewód neutralny, co jest wymagane w instalacjach trójfazowych z odbiornikami jednofazowymi.
• Seria Acti 9: Rozwiązanie kompatybilne z szeroką gamą aparatury modułowej Schneider Electric, ułatwiające rozbudowę i modernizację rozdzielnic.

Zgodność z Normami

Wyłącznik nadprądowy A9N18524 jest zgodny z obowiązującymi europejskimi normami dotyczącymi aparatury modułowej oraz posiada certyfikat CE. Produkt spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo użytkowania w instalacjach budynkowych i przemysłowych.

Zastosowanie

Charakterystyka D i wysoka zdolność zwarciowa sprawiają, że wyłącznik nadprądowy 100 A 4P znajduje zastosowanie w miejscach, gdzie występują duże prądy rozruchowe lub zwiększone ryzyko zwarć.

• Zabezpieczenie obwodów silników elektrycznych, sprężarek, pomp oraz wentylatorów przemysłowych.
• Ochrona transformatorów oraz prostowników przed przeciążeniami i zwarciami w rozdzielnicach głównych.
• Stosowanie w instalacjach oświetleniowych dużej mocy (np. hale produkcyjne, magazyny) oraz w obwodach gniazd wtyczkowych z odbiornikami o charakterze indukcyjnym.
• Jako zabezpieczenie przedlicznikowe lub w rozdzielnicach podrzędnych w obiektach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 100 A zgodnie z normą PN-HD 60364. Moment dokręcania zacisków stosować według zaleceń producenta (dostępnych w dokumentacji technicznej). W przypadku montażu w warunkach podwyższonej temperatury otoczenia należy uwzględnić współczynnik korekcyjny zgodnie z danymi katalogowymi.

FAQ

• Czy wyłącznik nadprądowy D100 nadaje się do ochrony silników? Tak, charakterystyka D jest zoptymalizowana pod kątem obwodów z dużym prądem rozruchowym (np. silniki, transformatory). Wyłączenie następuje dopiero przy prądzie 10–20 razy większym od prądu znamionowego, co zapobiega zbędnym wyłączeniom podczas rozruchu.
• Jaki jest stopień ochrony wyłącznika? Standardowo dla aparatury modułowej montowanej w rozdzielnicy IP20 (ochrona przed dotknięciem palcami). Po instalacji w obudowie stopień ochrony całej rozdzielnicy może być wyższy – zależny od klasy szczelności obudowy.
• Czy wyłącznik jest przystosowany do pracy w układzie IT/TN/TT? Tak, wyłącznik nadprądowy serii Acti 9 może być stosowany w sieciach typu TN, TT oraz IT, pod warunkiem prawidłowego doboru prądu wyzwalania i charakterystyki. Dla układu IT zaleca się zastosowanie wyłącznika z członem różnicowoprądowym lub odpowiednie monitorowanie izolacji.
