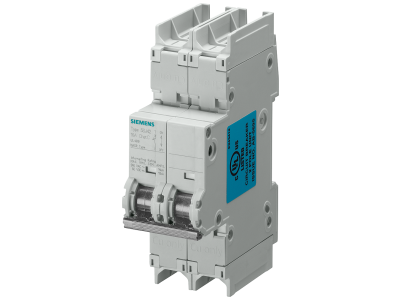

Wyłącznik nadprądowy CIRCUIT BREAKER 14kA 2P C3A | 5SJ4203-7HG41 Siemens

Alternatywny kod produktu: 5SJ42037HG41

Opis i Kluczowe Cechy

Wyłącznik nadprądowy o symbolu 5SJ4203-7HG41 to dwubiegunowy (2P) aparat modułowy o prądzie znamionowym 3A i charakterystyce wyzwalania C. Dzięki zdolności zwarciowej 14 kA zapewnia skuteczną ochronę obwodów przed skutkami zwarć o wysokim prądzie. Przeznaczony do montażu na szynie TH35 w rozdzielnicach.

• Prąd znamionowy 3 A (charakterystyka C): Odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu (np. oświetlenie, gniazda wtyczkowe) z wyzwalaniem przy 5–10-krotności prądu znamionowego.
• Zdolność zwarciowa 14 kA: Gwarantuje niezawodne wyłączenie przy wysokich prądach zwarciowych, co zwiększa bezpieczeństwo instalacji i chroni dalsze elementy układu.
• Konstrukcja 2-biegunowa (2P): Umożliwia jednoczesne odłączenie fazy i przewodu neutralnego, zapewniając pełną ochronę w przypadku zwarcia doziemnego (w zależności od konfiguracji sieci).
• Charakterystyka wyzwalania C: Dostosowana do obwodów zawierających silniki, transformatory lub inne odbiorniki generujące krótkotrwałe udary prądowe – minimalizuje ryzyko niepotrzebnych wyłączeń.

Zgodność z Normami

Wyłącznik nadprądowy 5SJ4203-7HG41 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla wyłączników nadprądowych. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i jakości.

Zastosowanie

Wyłącznik nadprądowy 5SJ4203-7HG41 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji elektrycznych, szczególnie w obwodach wymagających charakterystyki C.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych, biurowych oraz użyteczności publicznej.
• Zabezpieczanie obwodów zasilających urządzenia o charakterystyce indukcyjnej (silniki, transformatory, przekaźniki) przed przeciążeniami i zwarciami.
• Stosowanie w instalacjach przemysłowych o podwyższonej zdolności zwarciowej (14 kA), gdzie wymagana jest duża selektywność zabezpieczeń.
• Wykorzystanie w układach automatyki budynkowej i szafach sterowniczych jako zabezpieczenie linii zasilających sterowniki PLC lub styczniki.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i odczekać do rozładowania elementów pojemnościowych. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami. Nieprzestrzeganie zaleceń może prowadzić do uszkodzenia urządzenia lub porażenia.

FAQ

• Czy wyłącznik nadprądowy ma podświetlenie? Nie, wyłącznik nadprądowy nie jest wyposażony w podświetlenie – jego funkcją jest ochrona obwodów przed przeciążeniem i zwarciem, a nie sygnalizacja stanu.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, typowy stopień ochrony to IP20 (ochrona przed dotknięciem palcem). Dokładne dane znajdują się w karcie katalogowej produktu.
• Jaki jest tryb pracy styku wyłącznika? Styk wyłącznika nadprądowego jest normalnie zamknięty (przewodzi w normalnych warunkach). Rozwiera się automatycznie w przypadku przeciążenia lub zwarcia.
