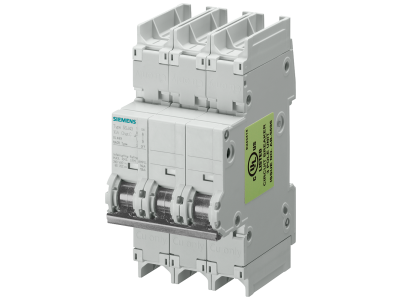

Wyłącznik nadprądowy CIRCUIT BREAKER 10 KA 3POLE D40 | 5SJ4340-8HG41 Siemens

Alternatywny kod produktu: 5SJ43408HG41

Opis i Kluczowe Cechy

Wyłącznik nadprądowy o symbolu 5SJ4340-8HG41 to trzybiegunowe urządzenie ochronne o prądzie znamionowym 40 A i charakterystyce wyzwalania typu D. Dzięki zdolności zwarciowej 10 kA gwarantuje skuteczne przerywanie prądów zwarciowych w trudnych warunkach obciążenia. Przeznaczony do montażu na szynie TH35, zapewnia niezawodną ochronę w instalacjach przemysłowych i komercyjnych.

• Charakterystyka D, prąd znamionowy 40 A: Umożliwia zabezpieczanie odbiorników o wysokim prądzie rozruchowym, takich jak silniki elektryczne, transformatory czy dźwigniki, bez ryzyka zbędnego wyzwolenia podczas rozruchu.
• 3 bieguny (3P): Przystosowany do jednoczesnego zabezpieczania trzech faz w sieciach trójfazowych, co zapewnia pełną ochronę obwodów zasilających maszyny i urządzenia.
• Zdolność zwarciowa 10 kA: Wysoka odporność na prądy zwarciowe – chroni instalację i odbiorniki nawet przy wystąpieniu dużych zwarć w sieci.
• Bezobsługowa konstrukcja: Urządzenie nie wymaga konserwacji w trakcie eksploatacji, a wbudowane mechanizmy wyzwalania zapewniają wieloletnią niezawodność.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicach modułowych, zgodny z praktyką instalacyjną branży elektrycznej.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z uznanymi standardami jakości dla aparatury modułowej instalacyjnej.

Zastosowanie

Wyłącznik nadprądowy typu D40 znajduje zastosowanie wszędzie tam, gdzie obciążenie ma charakter silnie indukcyjny lub wymaga zabezpieczenia przed prądami rozruchowymi. Idealny do ochrony obwodów sterowania i zasilania w energochłonnych instalacjach.

• Ochrona silników elektrycznych oraz urządzeń napędowych w przemyśle i rolnictwie.
• Zabezpieczanie obwodów transformatorów dzwonkowych, sterujących i separacyjnych przed przeciążeniami i zwarciami.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach obiektów komercyjnych, magazynów, warsztatów.
• Alternatywa dla wyłączników selektywnych w aplikacjach wymagających charakterystyki D – np. w systemach HVAC, sprężarkach.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Urządzenie mocuje się na szynie TH35 (DIN) bez użycia narzędzi. Przewody przyłączeniowe należy prowadzić zgodnie z zaleceniami producenta – moment dokręcania oraz przekrój przewodów muszą być dostosowane do prądu znamionowego 40 A. Po montażu sprawdzić poprawne działanie mechanizmu wyzwalania.

FAQ

• Dlaczego charakterystyka D jest stosowana do silników? Charakterystyka D charakteryzuje się wyższym progiem wyzwalania zwarciowego (10–20 In), co pozwala uniknąć niepotrzebnego zadziałania podczas krótkotrwałych prądów rozruchowych silników, często kilkukrotnie przekraczających prąd znamionowy.
• Jaką zdolność zwarciową ma ten wyłącznik? Wyłącznik posiada zdolność zwarciową 10 kA (ICn), co oznacza, że jest w stanie bezpiecznie przerwać prąd zwarciowy do wartości 10 000 A bez uszkodzenia.
• Czy wyłącznik nadaje się do pracy z napięciem 230 V? Produkt przeznaczony jest do sieci niskiego napięcia (brak w dostarczonych danych konkretnego napięcia, ale standardowo do 400 V AC między fazami). Należy dobrać urządzenie zgodnie z parametrami sieci.
