Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakt. F2, 4A | 5SY1704-4 Siemens

Alternatywny kod produktu: 5SY17044

Opis i Kluczowe Cechy

Wyłącznik ochronny aparatowy 1-biegunowy (symbol 5SY1704-4) z łącznikiem pomocniczym zestyk zwierny charakterystyki F2 to kompaktowe zabezpieczenie obwodów jednofazowych. Zaprojektowany do pracy z napięciem AC 230V (50/60 Hz) i DC 60V, charakteryzuje się prądem znamionowym 4A i zdolnością wyłączania zwarciowego Icn 3kA. Zapewnia ochronę przed przeciążeniami i zwarciami w instalacjach niskiego napięcia.

• Charakterystyka F2: Szybkie działanie przy zwarciach, chroniąc chronione urządzenia przed uszkodzeniem termicznym i mechanicznym.

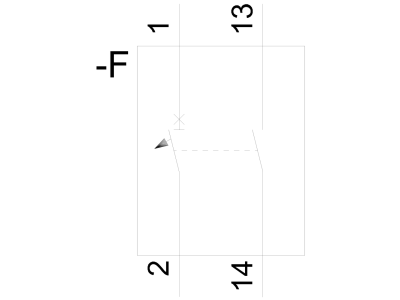

• Łącznik pomocniczy zestyk zwierny: Umożliwia zdalne monitorowanie stanu wyłącznika i integrację z systemami sygnalizacji lub automatyki.
• Znamionowy prąd 4A: Przeznaczony do zabezpieczenia obwodów o niewielkim poborze mocy, takich jak oświetlenie, sterowniki czy czujniki.
• Zdolność wyłączania zwarciowego Icn 3kA: Zapewnia skuteczną ochronę w przypadku zwarć w instalacji, minimalizując ryzyko uszkodzeń.
• Zakres napięciowy AC 230V/DC 60V: Kompatybilny z typowymi instalacjami jednofazowymi w budynkach mieszkalnych i obiektach przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymogi normy IEC 60934 określającej wymagania dla zabezpieczeń aparatowych w instalacjach elektrycznych. Posiada deklarację zgodności z dyrektywami unijnymi i oznakowanie CE, co potwierdza jego bezpieczeństwo eksploatacji.

Zastosowanie

Wyłącznik ochronny 1-biegunowy z łącznikiem pomocniczym znajduje zastosowanie w instalacjach elektrycznych wymagających dodatkowej ochrony przed przeciążeniami i zwarciami, zwłaszcza w układach sterowania i automatyki.

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona układów sterowania maszyn i urządzeń przemysłowych.
• Stosowanie w szafach sterowniczych i rozdzielnicach niskiego napięcia jako element układu zabezpieczeń.
• Integracja z systemami sygnalizacji pożarowej i alarmowej jako element monitoringu stanu zasilania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zainstalować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem oznaczeń na obudowie. Przewody należy podłączyć do odpowiednich zacisków (zasilanie po stronie wejściowej, odbiornik po stronie wyjściowej), zachowując właściwą polaryzację. Zaleca się stosowanie odpowiedniego momentu dokręcania (zgodnie z dokumentacją producenta) i zabezpieczenie połączeń przed przypadkowym poluzowaniem. Po montażu przeprowadzić test działania wyłącznika przy użyciu odpowiednich narzędzi diagnostycznych.

FAQ

• Jak działa charakterystyka F2? Charakterystyka F2 oznacza, że wyłącznik reaguje szybko na zwarcia, zapewniając ochronę przed uszkodzeniem chronionych urządzeń. Jest to odpowiednie dla obwodów o niewielkim prądzie znamionowym.
• Czy łącznik pomocniczy jest normalnie zwarty czy rozwarty? Zestyk pomocniczy w tym modelu jest zestykem zwiernym (normalnie otwartym), co oznacza, że obwód sygnalizacyjny jest zamknięty dopiero po zadziałaniu wyłącznika.
• Jaki jest maksymalny prąd zwarciowy, który może wyłączyć ten wyłącznik? Znamionowa zdolność zwarciowa Icn wynosi 3kA, co oznacza, że wyłącznik może wyłączyć zwarcia o takiej wartości bez uszkodzenia własnego.
