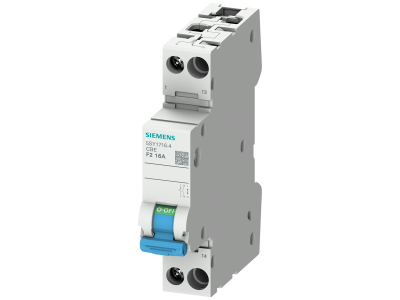

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakt. F2, 2A | 5SY1702-4 Siemens

Alternatywny kod produktu: 5SY17024

Opis i Kluczowe Cechy

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym (zestyk zwierny, charakterystyka F2) o prądzie znamionowym 2A to kompaktowe rozwiązanie zabezpieczające obwody jednofazowe AC 230V i obwody DC 60V. Zapewnia ochronę przed przeciążeniami i zwarciami, chroniąc wrażliwe odbiorniki i instalacje. Wbudowany łącznik pomocniczy zestykiem zwiernym umożliwia sygnalizację stanu pracy lub zdalną kontrolę obwodu.

• Prąd znamionowy 2A: Zapewnia precyzyjną ochronę dla niskonapięciowych obwodów sterowania, układów sygnalizacji lub niskomocowych odbiorników.
• Charakterystyka F2: Szybkie reagowanie na zwarcia i przeciążenia – minimalizuje ryzyko uszkodzenia chronionych urządzeń.

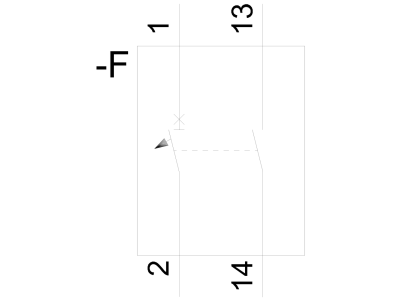

• Zestyk pomocniczy (rozwierny): Umożliwia monitorowanie stanu wyłącznika (zamknięty/otwarty) oraz integrację z systemami alarmowymi lub sterującymi.
• Zakres napięć AC 230V / DC 60V: Kompatybilność z typowymi instalacjami sterowniczymi, automatyki i zasilaniami DC w niskonapięciowych układach.
• Prąd znamionowy wyłączalny Icn 3kA (AC): Wysoka zdolność zwarciowa – zapewnia skuteczną ochronę w standardowych instalacjach przemysłowych i budowlanych.

Zgodność z Normami

Wyłącznik zgodny z normą IEC 60934 określającą wymagania dla aparatury ochronnej w instalacjach niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik ochronny 1-biegunowy z łącznikiem pomocniczym znajduje zastosowanie w obwodach sterowania, automatyce przemysłowej, układach sygnalizacji i zabezpieczeniach niskonapięciowych.

• Ochrona obwodów sterowania maszyn i urządzeń – zabezpieczenie przekaźników, styczników i układów elektronicznych.
• Instalacje automatyki budynkowej – zasilanie i ochrona obwodów 24V/48V DC oraz 230V AC.
• Układy sygnalizacji i alarmowe – monitorowanie stanu obwodów i zdalne powiadamianie o awariach.
• Niskonapięciowe zasilacze i przetwornice – ochrona przed przeciążeniami i zwarciami w obwodach DC do 60V.

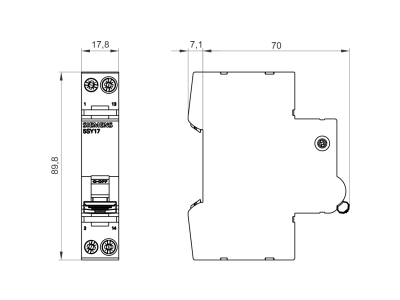

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wyłącznik montować na szynie TH35 zgodnie z normą PN-EN 60715. Zaciski przyłączeniowe należy dokręcać zgodnie z wymaganym momentem (zalecane użycie klucza dynamometrycznego). Przed uruchomieniem sprawdzić poprawność połączeń i brak zwarć w obwodzie. W celu integracji z systemami sterowania należy podłączyć zestyk pomocniczy zgodnie z dokumentacją techniczną urządzenia.

FAQ

• Czym różni się charakterystyka F2 od innych typów? Charakterystyka F2 oznacza szybkie reagowanie na zwarcia i przeciążenia, co jest istotne w ochronie wrażliwych układów elektronicznych. Jest odpowiednia dla obwodów z odbiornikami o niskiej bezwładności cieplnej.
• Jakie jest maksymalne napięcie robocze DC? Maksymalne napięcie robocze DC wynosi 60V. Do wyższych napięć DC należy stosować odpowiednie wyłączniki o wyższych parametrach.
• Czy wyłącznik można stosować do ochrony silników? Tak, ale wyłącznie przy niskich mocach i prądach znamionowych. Dla silników o większych prądach zaleca się stosowanie wyłączników silnikowych lub stycznikowych z odpowiednimi zabezpieczeniami.
