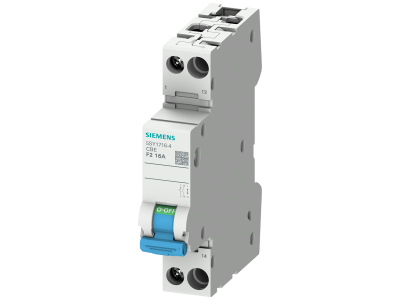

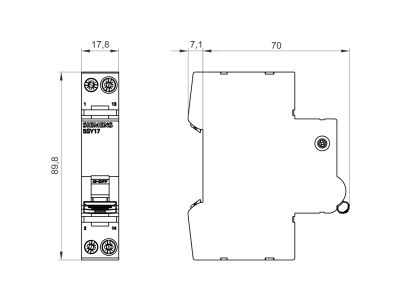

Wyłącznik nadprądowy CBE 1P+AS F2 16A | 5SY1716-4 Siemens

Alternatywny kod produktu: 5SY17164

Opis i Kluczowe Cechy

Wyłącznik nadprądowy CBE 1P+AS F2 16A (symbol 5SY1716-4) to jednofazowy aparat modułowy z pomocniczym wyłącznikiem prądu (styk zwierny) i charakterystyką wyzwalania F2. Przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Charakterystyka F2 zapewnia szybką reakcję na zwarcia, co chroni podłączone odbiorniki i przewody.

• Charakterystyka F2: Szybkie wyzwalanie w przypadku zwarć, minimalizuje ryzyko uszkodzeń urządzeń i instalacji.

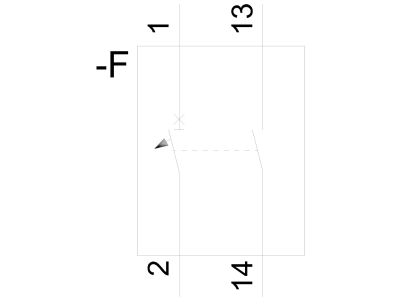

• Zestyk pomocniczy (AS): Umożliwia sygnalizację stanu pracy wyłącznika (załączony/rozwarty) lub zdalne sterowanie innymi urządzeniami w obwodzie.
• Prąd znamionowy 16A: Przeznaczony do ochrony obwodów o maksymalnym prądzie ciągłym do 16A, zgodnie z normami instalacyjnymi.
• Napięcie znamionowe AC 230V: Kompatybilny z typowymi instalacjami jednofazowymi w budynkach mieszkalnych i przemysłowych.
• Moc znamionowa łączeniowa Icn 3kA: Zapewnia niezawodne wyłączanie obwodów nawet przy zwarciach o prądzie do 3kA.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60934 oraz dyrektyw unijnych, posiadając oznaczenie CE. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury modułowej w instalacjach elektrycznych.

Zastosowanie

Wyłącznik nadprądowy CBE 1P+AS F2 16A znajduje zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtykowych i oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie pojedynczych odbiorników o niskim poborze mocy (np. zasilacze, drobny osprzęt).
• Instalacje przemysłowe – ochrona silników i układów sterowania o prądzie do 16A.
• Aplikacje wymagające sygnalizacji stanu pracy wyłącznika (np. systemy monitoringu, automatyka budynku).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN 35mm zgodnie z normami. Podłączenie przewodów fazowych wykonać zgodnie z oznaczeniami na aparacie (zacisk L – faza, zacisk N – obwód pomocniczy, jeśli występuje). Dokręcić śruby z odpowiednim momentem zgodnym z dokumentacją producenta. Po montażu sprawdzić poprawność działania przez ręczne załączenie i wyłączenie.

FAQ

• Jaka jest różnica między charakterystyką F1 a F2? Charakterystyka F2 charakteryzuje się niższym progiem wyzwalania zwarciowego niż F1, co zapewnia szybszą reakcję na zwarcia. Jest zalecana do ochrony urządzeń wrażliwych na przepięcia.
• Czy wyłącznik posiada wyzwolenie termiczne? Tak, wyłącznik wyposażony jest w wyzwalacz termiczny reagujący na przeciążenia oraz wyzwalacz elektromagnetyczny reagujący na zwarcia (charakterystyka F2).
• Jakie jest maksymalne napięcie DC, przy którym można używać wyłącznik? Maksymalne napięcie DC wynosi 60V – powyżej tej wartości wyłącznik nie gwarantuje poprawnego działania.
