Wyłącznik nadprądowy C60PV-DC-16 | A9N61651 Schneider Electric

Opis i Kluczowe Cechy

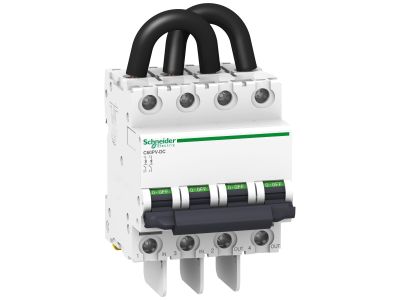

Wyłącznik nadprądowy Acti9 C60PV-DC o numerze katalogowym A9N61651 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie z myślą o wymagających systemach fotowoltaicznych. Jest to miniaturowy wyłącznik automatyczny (MCB) typu 2P, posiadający dwa bieguny w pełni chronione, co zapewnia kompleksowe zabezpieczenie obwodów prądu stałego. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A oraz charakterystyką wyzwalania typu B, która jest optymalna dla ochrony czułych komponentów w instalacjach solarnych.

• Wysoka zdolność wyłączania: Zgodnie z normą IEC/EN 60947-2, wyłącznik oferuje zdolność wyłączania na poziomie 1,5 kA przy napięciu 800VDC oraz 3 kA przy napięciu 650VDC, co gwarantuje bezpieczeństwo nawet w przypadku wystąpienia prądów zwarciowych o dużej energii.
• Mechanizm szybkiego zamykania: Innowacyjna konstrukcja sprawia, że prędkość zamykania styków jest niezależna od szybkości ruchu dźwigni przez operatora, co znacząco wydłuża żywotność mechaniczną i elektryczną aparatu.
• Wskaźnik VisiSafe: Obecność charakterystycznego zielonego paska na dźwigni zapewnia fizyczne potwierdzenie otwarcia styków, co pozwala na bezpieczne prowadzenie prac konserwacyjnych na obwodzie dolnym.
• Kompaktowa budowa: Szerokość urządzenia wynosi 8 modułów o szerokości 9 mm każdy (łącznie 72 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co czyni go zaufanym elementem profesjonalnych systemów elektroenergetycznych. Wyłącznik spełnia wymagania normy IEC/EN 60947-2, która określa parametry dla aparatury rozdzielczej i sterowniczej niskiego napięcia w zastosowaniach przemysłowych. Dodatkowo, stopień ochrony IP40 (zgodnie z IEC/EN 60529) mierzony na zaciskach wewnątrz obudowy modułowej, zapewnia odpowiednią barierę przed dostępem do części niebezpiecznych oraz ochronę przed ciałami obcymi.

Zastosowanie

Wyłącznik C60PV-DC-16 jest dedykowany do wielostrunowych instalacji fotowoltaicznych (multi-string). Jego głównym zadaniem jest ochrona przewodów solarnych łączących poszczególne ciągi modułów PV z falownikiem (inwerterem). Dzięki optymalizacji pod kątem prądu stałego (DC), skutecznie chroni system przed skutkami przeciążeń oraz zwarć, które mogą wystąpić w wyniku uszkodzeń izolacji lub błędów instalacyjnych. Możliwość rozbudowy o dodatkowe urządzenia pomocnicze pozwala na zdalne monitorowanie stanu wyłącznika oraz zdalne wyzwalanie, co jest kluczowe w rozproszonych systemach zarządzania energią.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co umożliwia szybką instalację w typowych obudowach modułowych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na polaryzację oraz odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Dzięki modułowej konstrukcji o szerokości 8 x 9 mm, aparat idealnie komponuje się z innymi elementami serii Acti9, tworząc spójny i estetyczny system zabezpieczeń.

FAQ

• Czy wyłącznik można stosować w obwodach prądu przemiennego (AC)? Nie, model C60PV-DC jest zaprojektowany wyłącznie do pracy w obwodach prądu stałego (DC), ze szczególnym uwzględnieniem instalacji fotowoltaicznych.
• Co oznacza zielony pasek na dźwigni? Jest to wskaźnik VisiSafe, który gwarantuje, że styki główne są fizycznie otwarte, co zapewnia pełne bezpieczeństwo podczas prac serwisowych.
• Czy do wyłącznika można podłączyć styki pomocnicze? Tak, konstrukcja pozwala na doposażenie wyłącznika w elektryczne urządzenia pomocnicze do zdalnej sygnalizacji stanu lub wyzwalania.
