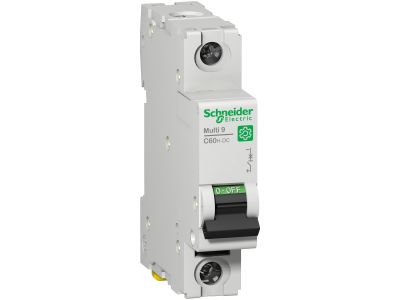

Wyłącznik nadprądowy C60H-DC-C6-1 C 6A 1P | M9U21106 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy C60H-DC-C6-1 6A 1-biegunowy (symbol M9U21106) to wysokiej jakości zabezpieczenie obwodów prądu stałego (DC) o napięciu znamionowym do 440V DC. Charakterystyka C zapewnia szybką reakcję na zwarcia i przeciążenia, chroniąc chronione urządzenia przed uszkodzeniem. Przeznaczony do montażu na szynie DIN 35mm.

• Charakterystyka C: Szybkie działanie przy zwarciach i umiarkowana tolerancja na krótkotrwałe przeciążenia – idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i mniejszych odbiorników.
• Prąd znamionowy 6A: Dokładne dobranie do obwodów o niewielkim poborze mocy, zapewniające ochronę bez niepotrzebnego wyłączania.
• 1-biegunowa konstrukcja: Proste i efektywne zabezpieczenie pojedynczego obwodu w instalacjach DC.
• Napięcie robocze do 440V DC: Szeroki zakres pracy dostosowany do różnych systemów prądu stałego.
• Montaż na szynie DIN 35mm: Szybki i trwały montaż w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich, w tym EN 60898-1 i EN 60947-2. Posiada deklarację zgodności CE, co gwarantuje bezpieczeństwo i niezawodność w instalacjach DC.

Zastosowanie

Wyłącznik nadprądowy C60H-DC-C6-1 przeznaczony jest do ochrony obwodów prądu stałego w różnorodnych aplikacjach przemysłowych, instalacjach fotowoltaicznych i układach zasilania awaryjnego.

• Ochrona obwodów oświetleniowych zasilanych prądem stałym.
• Zabezpieczenie gniazd wtykowych w instalacjach 24V/48V DC.
• Ochrona obwodów w systemach zasilania awaryjnego i UPS.
• Zastosowanie w instalacjach fotowoltaicznych do zabezpieczania stringów modułów PV.

Wskazówki Montażowe

Montaż wyłącznika należy przeprowadzić zgodnie z obowiązującymi przepisami przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN 35mm, zapewniając odpowiednią wentylację i minimalne odstępy między sąsiednimi aparatami. Zaciski przyłączeniowe dokręcić z wymaganym momentem dokręcającym określonym w instrukcji producenta (standardowo 2Nm). Po montażu przeprowadzić próbę działania przez ręczne wyłączenie i ponowne załączenie.

FAQ

• Do jakiego typu obwodów nadaje się ten wyłącznik? Wyłącznik C60H-DC-C6-1 przeznaczony jest wyłącznie do obwodów prądu stałego (DC) o napięciu do 440V.
• Jaka jest maksymalna zdolność łączeniowa? Znamionowa zdolność łączeniowa nie została podana w danych produktu – sprawdź dokumentację techniczną lub kartę katalogową.
• Czy wyłącznik ma wyzwalacz zwarciowy? Tak, wyłącznik wyposażony jest w wyzwalacz zwarciowy reagujący na zwarcia i przeciążenia, zgodnie z charakterystyką C.
