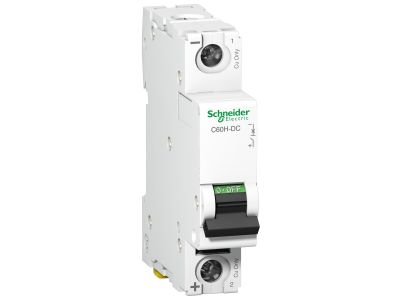

Wyłącznik nadprądowy C60H-DC-C50-1, C 50A 1p Acti 9 | A9N61518 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy C60H-DC-C50-1 firmy Schneider Electric (seria Acti 9) to jednobiegunowe urządzenie przeznaczone do ochrony obwodów prądu stałego przed przeciążeniami i zwarciami. Dzięki charakterystyce C oraz prądowi znamionowemu 50 A zapewnia selektywne wyłączanie w instalacjach DC, minimalizując ryzyko uszkodzenia odbiorników i przewodów. Kompaktowa konstrukcja w standardowej szerokości modułu (18 mm) ułatwia montaż w rozdzielnicach na szynie DIN.

• Prąd znamionowy 50 A: Umożliwia bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, takich jak zasilacze impulsowe czy falowniki fotowoltaiczne, bez ryzyka przegrzania.
• Charakterystyka wyzwalania C: Wyłączanie przy prądzie 5–10 razy większym od prądu znamionowego – idealna do obwodów z urządzeniami o podwyższonym prądzie rozruchowym (silniki, transformatory).
• Konstrukcja do prądu stałego (DC): Specjalnie zaprojektowany do bezawaryjnej pracy w obwodach stałoprądowych, np. w systemach fotowoltaicznych, magazynach energii czy zasilaniu awaryjnym.
• 1 biegun (1P): Zajmuje tylko jeden moduł na szynie TH35, co oszczędza miejsce w rozdzielnicy i upraszcza okablowanie w instalacjach jednobiegunowych DC.
• Seria Acti 9: Gwarancja jakości i niezawodności od Schneider Electric – sprawdzone rozwiązanie w profesjonalnych instalacjach elektrycznych.

Zgodność z Normami

Wyłącznik nadprądowy C60H-DC spełnia wymagania europejskich norm dla urządzeń zabezpieczających obwody prądu stałego. Produkt posiada certyfikat CE i jest zgodny z dyrektywami niskonapięciowymi. Szczegółowe numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Wyłącznik C60H-DC-C50-1 dedykowany jest do ochrony obwodów stałoprądowych w instalacjach przemysłowych, komercyjnych i mieszkaniowych. Dzięki charakterystyce C sprawdza się w obwodach z obciążeniami indukcyjnymi i pojemnościowymi.

• Ochrona odbiorników w instalacjach fotowoltaicznych – pomiędzy falownikiem a rozdzielnicą DC.
• Zabezpieczenie zasilaczy awaryjnych (UPS) i układów buforowania energii w magazynach bateryjnych.
• Sterowanie i ochrona obwodów sterowniczych w automatyce przemysłowej (np. zasilanie przekaźników, styczników DC).
• Instalacje sygnalizacji oświetleniowej oraz systemy zabezpieczeń przeciwpożarowych (SAP).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (grupa 1 – do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zarówno po stronie zasilania, jak i odbiorów. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów powinien być dobrany do prądu znamionowego 50 A (zalecany min. 10 mm² dla przewodów miedzianych) zgodnie z normą PN-HD 60364. Moment dokręcania zacisków – według instrukcji producenta.

FAQ

• Czy wyłącznik nadprądowy C60H-DC ma podświetlenie? Nie, jest to standardowy wyłącznik nadprądowy bez podświetlenia. Wskaźnikiem zadziałania jest charakterystyczna pozycja dźwigni (wypięcie „w dół”).
• Jaki stopień ochrony IP ma to urządzenie? Wyłącznik przeznaczony jest do montażu w rozdzielnicach – typowy stopień ochrony dla aparatury modułowej to IP20 (zapewniany przez obudowę rozdzielnicy). Sam produkt nie posiada obudowy, więc nie deklaruje stopnia IP w danych katalogowych.
• Jaki jest tryb pracy styku wyłącznika? Wyłącznik nadprądowy działa jako styk normalnie zamknięty (NC) w stanie załączonym – podczas przeciążenia lub zwarcia mechanizm wyzwalacza otwiera styk, odcinając obwód. Nie posiada styków pomocniczych.
