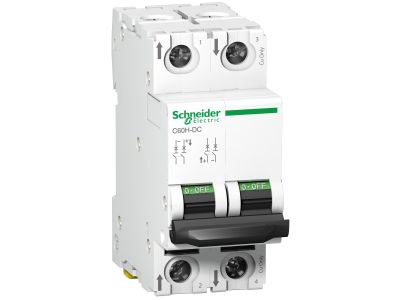

Wyłącznik nadprądowy C60H-DC-C1-2 C 1A 2P | A9N61521 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DC C60H-DC-C1-2 (symbol A9N61521) to dwubiegunowe urządzenie o prądzie znamionowym 1A i charakterystyce C, przeznaczone do ochrony przewodów w instalacjach prądu stałego. Zapewnia skuteczne zabezpieczenie przed skutkami cieplnymi przeciążeń oraz dynamicznymi zwarciami, stosowane w budownictwie mieszkaniowym i komercyjnym.

• Prąd znamionowy 1A: Odpowiedni do zabezpieczania obwodów o małym poborze prądu – chroni cienkie przewody przed przegrzaniem i uszkodzeniem izolacji.
• Charakterystyka C: Gwarantuje wyzwalanie przy prądach 5–10-krotności prądu znamionowego, co umożliwia stosowanie w obwodach z urządzeniami o wysokim prądzie rozruchowym (np. silniki, zasilacze).
• 2 bieguny (2P): Umożliwia jednoczesne odłączenie obu przewodów w instalacjach DC, zwiększając poziom bezpieczeństwa podczas prac serwisowych.
• Przeznaczenie do prądu stałego: Specjalnie zaprojektowany do wyłączania obwodów DC bez ryzyka powstania łuku trwałego – nie nadaje się do obwodów prądu przemiennego.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla wyłączników nadprądowych i posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa, gwarantuje niezawodną ochronę instalacji niskiego napięcia prądu stałego.

Zastosowanie

Wyłącznik nadprądowy DC C60H-DC-C1-2 sprawdza się wszędzie tam, gdzie wymagana jest ochrona obwodów prądu stałego przed przeciążeniami i zwarciami.

• Ochrona obwodów zasilających urządzenia DC w budynkach mieszkalnych, np. instalacje fotowoltaiczne, oświetlenie LED, centrale alarmowe.
• Zabezpieczenie przewodów w szafach sterowniczych i rozdzielnicach w obiektach komercyjnych (biura, sklepy, hale).
• Stosowanie w instalacjach telekomunikacyjnych oraz przemysłowych zasilanych napięciem stałym (np. systemy UPS, sterowniki PLC).
• Jako wyłącznik główny lub odgałęźny w rozdzielnicach DC w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i obciążeniem. Momenty dokręcania zacisków – według dokumentacji producenta. Pamiętaj o zachowaniu odpowiednich odstępów od innych urządzeń w rozdzielnicy dla zapewnienia prawidłowego chłodzenia.

FAQ

• Czy wyłącznik nadaje się do obwodów prądu zmiennego (AC)? Nie, model C60H-DC-C1-2 jest przeznaczony wyłącznie do obwodów prądu stałego (DC). Do ochrony obwodów AC należy stosować dedykowane wyłączniki nadprądowe AC.
• Jaki jest stopień ochrony IP tego wyłącznika? W danych technicznych producenta nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada ochronę IP20 (brak ochrony przed wilgocią). W przypadku montażu w warunkach narażonych na wilgoć należy zastosować dodatkową obudowę.
• Jak dobrać przekrój przewodu do tego wyłącznika? Dla prądu znamionowego 1A zaleca się przekrój minimum 1,5 mm², jednak ostateczny dobór powinien uwzględniać długość instalacji, materiał przewodu oraz warunki chłodzenia. Zawsze postępuj zgodnie z normą PN-IEC 60364 oraz wytycznymi projektu elektrycznego.
