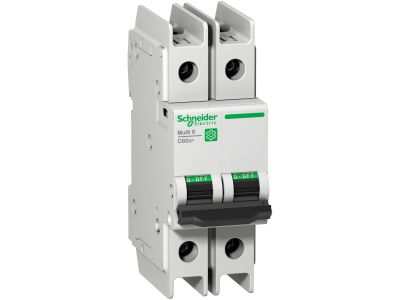

Wyłącznik nadprądowy C60-UL489-C20-2 | M9F42220 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy o symbolu M9F42220 z serii C60-UL489 to dwubiegunowe zabezpieczenie obwodów instalacyjnych. Dzięki prądowi znamionowemu 20 A i charakterystyce C zapewnia ochronę przed przeciążeniem i zwarciem w obwodach z odbiornikami o podwyższonym prądzie rozruchowym, takimi jak silniki czy transformatory. Przeznaczony do montażu w rozdzielnicach na szynie TH35.

• Prąd znamionowy 20 A: Umożliwia bezpieczną pracę w obwodach o obciążeniu do 20 A bez ryzyka wyłączeń podczas normalnej eksploatacji.
• Charakterystyka C: Wyzwalanie elektromagnetyczne w zakresie 5–10 I_n – idealne do odbiorników generujących udary prądowe przy rozruchu, zachowując selektywność z innymi zabezpieczeniami.
• 2 bieguny (2P): Zabezpiecza oba przewody fazowe w instalacji jednofazowej lub dwufazowej, zwiększając bezpieczeństwo i niezawodność.
• Zgodność z normą UL489: Potwierdza spełnienie rygorystycznych wymagań amerykańskiej normy dla wyłączników nadprądowych – gwarancja jakości i bezpieczeństwa.
• Kompaktowa konstrukcja modułowa: Ułatwia szybki montaż i rozbudowę rozdzielnicy, a standardowy stopień ochrony IP20 zabezpiecza przed przypadkowym dotykiem wewnątrz szafy.

Zgodność z Normami

Wyłącznik nadprądowy M9F42220 spełnia wymagania normy UL489 (amerykańska norma dla wyłączników nadprądowych). Dodatkowo produkt jest zgodny z europejskimi wymogami bezpieczeństwa i posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy C60-UL489-C20-2 znajduje zastosowanie w instalacjach przemysłowych, komercyjnych i mieszkaniowych wymagających niezawodnej ochrony przed przeciążeniem i zwarciem.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających silniki, pompy, wentylatory i inne urządzenia o wysokim prądzie rozruchowym.
• Ochrona obwodów sterowania w szafach automatyki przemysłowej i budynkowej.
• Stosowany w rozdzielnicach głównych i podrozdzielniach jako element selektywnego systemu zabezpieczeń.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Wyłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i wymaganiami norm – dla prądu 20 A zalecany przekrój min. 2,5 mm² Cu. Momenty dokręcania zacisków stosuj według dokumentacji producenta (zwykle 2–3 Nm).

FAQ

• Jaką funkcję pełni charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyzwolenie elektromagnetyczne następuje przy prądzie 5–10 razy większym od prądu znamionowego (20 A). Dzięki temu wyłącznik nie reaguje na krótkotrwałe prądy rozruchowe silników, a jednocześnie skutecznie zabezpiecza przed zwarciem.
• Jaki jest stopień ochrony IP tego wyłącznika? Standardowa aparatura modułowa stosowana w rozdzielnicach ma stopień ochrony IP20 – zapewnia ochronę przed dotykiem palcem i ciałami stałymi o średnicy ≥12,5 mm, ale nie jest odporna na wilgoć. Montaż musi odbywać się w zamkniętej szafie o wyższym IP.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Model 2P (dwubiegunowy) zabezpiecza dwa przewody fazowe. W obwodzie trójfazowym potrzeba trzech takich wyłączników lub jednego trójbiegunowego (dostępnego w tej serii). Do jednofazowych linii (L+N) wystarczy wersja 1P (jednobiegunowa).
