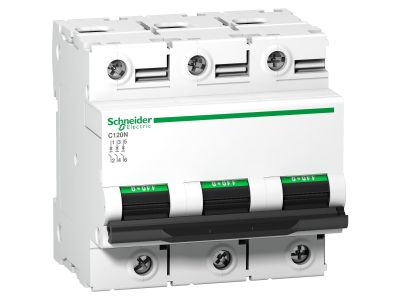

Wyłącznik nadprądowy C120N -B125-3 B 125A 3P Acti 9 | A9N18351 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Schneider Electric z serii Acti 9 C120N, oznaczony symbolem katalogowym A9N18351, to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 125 A i charakterystyce wyzwalania B. Zapewnia skuteczną ochronę przewodów i kabli przed skutkami przeciążeń oraz zwarć w instalacjach elektrycznych budynków mieszkaniowych i komercyjnych.

• Prąd znamionowy 125 A: umożliwia bezpieczne zasilanie obwodów o dużym obciążeniu, takich jak główne linie rozdzielcze, bez ryzyka przegrzania torów prądowych.
• Charakterystyka B: gwarantuje szybkie wyzwalanie w przypadku zwarć (3–5×I_n) oraz odporność na niewielkie przeciążenia – idealna do obwodów o charakterze rezystancyjnym i niskim prądzie rozruchowym.
• 3 bieguny (3P): przeznaczony do ochrony trójfazowych sieci odbiorczych, zapewnia rozłączanie wszystkich faz w przypadku zakłócenia.
• Seria C120N i linia Acti 9: sprawdzona konstrukcja firmy Schneider Electric, wysoka trwałość mechaniczna i elektryczna, kompatybilność z akcesoriami modułowymi.
• Ochrona przed przeciążeniami i zwarciami: zabezpiecza przewody przed skutkami cieplnymi (przeciążenie) i dynamicznymi (zwarcie), zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Wyłącznik nadprądowy C120N spełnia wymagania europejskich norm dotyczących aparatury modułowej oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Dzięki wysokiej obciążalności prądowej i charakterystyce B, wyłącznik znajduje zastosowanie w różnorodnych instalacjach trójfazowych, gdzie wymagana jest niezawodna ochrona przewodów przed przeciążeniem i zwarciem.

• Ochrona głównych obwodów rozdzielczych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie instalacji oświetleniowych oraz gniazd wtyczkowych o sumarycznie dużym obciążeniu.
• Stosowanie w tablicach rozdzielczych i rozdzielnicach piętrowych jako wyłącznik przedlicznikowy lub odbiorczy w sieciach trójfazowych.
• Element systemów automatyki budynkowej wymagających szybkiego wyłączania przy zwarciu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 125 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz pozostałe zalecenia montażowe znajdują się w dokumentacji producenta.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika C120N B125A? Charakterystyka B oznacza, że wyłącznik wyzwala w zakresie od 3 do 5 krotności prądu znamionowego (375–625 A), co zapewnia szybkie wyłączanie przy zwarciu, a jednocześnie toleruje krótkotrwałe przeciążenia o niewielkiej wartości.
• Czy wyłącznik można montować na szynie DIN? Tak, wyłączniki serii C120N są przystosowane do montażu na standardowej szynie TH35 (DIN) w rozdzielnicach modułowych.
• Do jakich obciążeń zalecany jest wyłącznik o charakterystyce B? Charakterystyka B jest dedykowana do obwodów rezystancyjnych (oświetlenie, gniazda wtyczkowe) oraz urządzeń o niskim prądzie rozruchowym – nie zaleca się jej do silników o dużym momencie rozruchowym.
