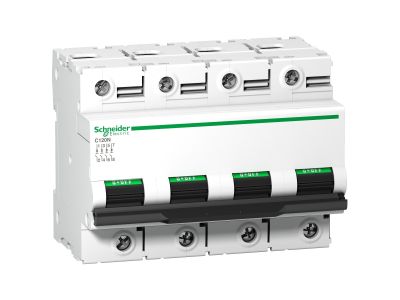

Wyłącznik nadprądowy C120N-B100-4 100A 4P | A9N18354 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy o symbolu A9N18354 z serii C120N-B100-4 to 4-biegunowy aparat ochronny o prądzie znamionowym 100A i charakterystyce B. Przeznaczony do zabezpieczania przewodów i urządzeń przed skutkami przeciążeń i zwarć w instalacjach elektrycznych.

• Prąd znamionowy 100 A: Pozwala na bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, np. rozdzielnic głównych lub linii zasilających duże odbiorniki.
• Charakterystyka B (3–5 I_n): Zapewnia szybkie wyzwalanie przy niskich prądach zwarciowych, idealna do ochrony obwodów o małych prądach rozruchowych, takich jak oświetlenie, gniazda wtyczkowe czy instalacje biurowe.
• 4 bieguny (4P): Zabezpiecza jednocześnie trzy fazy oraz przewód neutralny, co jest wymagane w obwodach czteroprzewodowych (TN-S, TN-C-S).
• Montaż na szynie TH35 (DIN): Umożliwia szybki i stabilny montaż w rozdzielnicach modułowych zgodnie z ogólnymi standardami branżowymi.
• Solidna konstrukcja serii C120N: Gwarantuje niezawodność pracy w instalacjach przemysłowych i budynkowych – wyłącznik przystosowany do długotrwałego obciążenia znamionowego.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowano w nim standardowe rozwiązania konstrukcyjne zgodne z ogólnymi wymaganiami dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Wyłącznik nadprądowy C120N-B100-4 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest zabezpieczenie przewodów i odbiorników przed zwarciem i przeciążeniem. Dzięki charakterystyce B sprawdza się w obwodach o niskich prądach rozruchowych.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie gniazd wtyczkowych oraz linii zasilających urządzenia o małej inercji rozruchowej.
• Stosowanie jako zabezpieczenie przedlicznikowe lub w rozdzielnicach głównych w systemach TN.
• Element ochronny w tablicach rozdzielczych w instalacjach wymagających 4-biegunowego odłączania wszystkich przewodów fazowych i neutralnego.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyłączniku nadprądowym mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Momenty dokręcania śrub zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 100 A. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie mechanizmu wyzwalacza.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę B, co oznacza wyzwalanie przy prądzie zwarciowym wynoszącym od 3 do 5 krotności prądu znamionowego (300–500 A). Jest to optymalne dla obwodów o niskim prądzie rozruchowym.
• Czy wyłącznik nadprądowy ma podświetlenie lub sygnalizację? Nie, jest to klasyczny aparat ochronny – nie posiada elementów sygnalizacyjnych ani podświetlenia. Stan zadziałania można odczytać po położeniu dźwigni (wyzwolony – środkowe położenie).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Standardowo aparatura modułowa montowana w rozdzielnicach charakteryzuje się stopniem ochrony IP20. Dokładne dane dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
