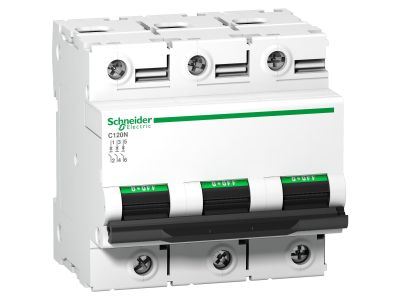

Wyłącznik nadprądowy C120N 10KA C100 3P, Acti 9 | A9N18367 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 C120N o numerze katalogowym A9N18367 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o ochronie rozbudowanych instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na obsługę obwodów o dużym obciążeniu w sektorze komercyjnym i przemysłowym. Trójbiegunowa konstrukcja (3P) umożliwia jednoczesne zabezpieczenie trzech faz, zapewniając kompleksową ochronę przed skutkami przeciążeń oraz zwarć.

• Charakterystyka wyzwalania C: Przeznaczona do ochrony obwodów z urządzeniami o średnich prądach rozruchowych, co czyni go uniwersalnym wyborem dla oświetlenia i napędów.
• Zdolność zwarciowa 10 kA: Zgodnie z normą EN 60898-1, wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 10 000 A, chroniąc infrastrukturę przed zniszczeniem.
• Technologia Acti9: Gwarantuje najwyższą niezawodność, długą żywotność mechaniczną oraz pełną kompatybilność z akcesoriami modułowymi Schneider Electric.
• Wskaźnik VisiSafe: Zapewnia bezpieczną pracę podczas konserwacji, wskazując jednoznacznie stan styków urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Wyłącznik spełnia wymagania normy IEC/EN 60898-1, dotyczącą wyłączników do instalacji domowych i podobnych, a także normy IEC/EN 60947-2, która definiuje parametry dla aparatury przemysłowej. Posiada certyfikację CE oraz liczne znaki jakości uznawane przez inspektorów nadzoru na całym świecie.

Zastosowanie

Wyłącznik C120N C100 3P znajduje szerokie zastosowanie w miejscach, gdzie wymagana jest wysoka niezawodność zasilania oraz ochrona kabli o dużych przekrojach. Jest idealnym rozwiązaniem dla:

• Budownictwa komercyjnego (biurowce, centra handlowe) jako zabezpieczenie główne lub sekcyjne.
• Infrastruktury przemysłowej do ochrony linii zasilających maszyny i urządzenia.
• Rozdzielnic głównych w budynkach wielorodzinnych.
• Systemów HVAC i wentylacji o dużej mocy znamionowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (35 mm). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 100 A. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego, co zapewnia optymalne odprowadzanie ciepła. Przed uruchomieniem należy sprawdzić poprawność osadzenia urządzenia na szynie oraz sztywność połączeń kablowych.

FAQ

• Czy wyłącznik C120N może współpracować z blokami różnicowoprądowymi? Tak, seria Acti9 C120 została zaprojektowana w sposób modułowy, co pozwala na łatwe łączenie z dedykowanymi blokami Vigi C120 w celu uzyskania ochrony różnicowoprądowej.
• Jaka jest różnica między serią iC60 a C120? Seria C120 jest dedykowana do wyższych prądów znamionowych (do 125 A) i posiada większe gabaryty, co pozwala na bezpieczne rozłączanie większych mocy w porównaniu do standardowej serii iC60.
• Czy charakterystyka C jest odpowiednia dla silników? Tak, charakterystyka C jest powszechnie stosowana w obwodach z silnikami o niskim i średnim rozruchu, zapewniając margines bezpieczeństwa przed niepożądanym wyzwoleniem podczas startu urządzenia.
