Wyłącznik nadprądowy C120H-D125-4 D 125A 4P, Acti 9 | A9N18525 Schneider Electric

Opis i Kluczowe Cechy

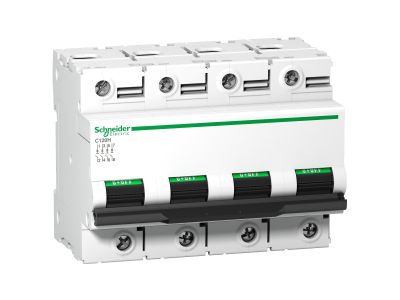

Wyłącznik nadprądowy C120H-D125-4 o symbolu A9N18525 z serii Acti 9 to czterobiegunowy aparat modułowy o prądzie znamionowym 125 A i charakterystyce wyzwalania D. Charakterystyka D zapewnia selektywność w obwodach, w których występują wysokie prądy rozruchowe, np. przy zasilaniu silników, transformatorów lub odbiorników indukcyjnych, minimalizując ryzyko zbędnych wyłączeń. Urządzenie przeznaczone jest do montażu w rozdzielnicach na szynie TH35.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć.
• Charakterystyka D: Zaprojektowana dla obciążeń o wysokim prądzie rozruchowym (np. silniki, transformatory, dławiki) – wyzwalacz jest mniej czuły na krótkotrwałe skoki prądu, co redukuje ryzyko wyłączeń w normalnych warunkach pracy.
• 4 bieguny (4P): Zapewnia kompletną ochronę wszystkich przewodów w układzie trójfazowym z przewodem neutralnym, odpowiednią dla sieci TN-S, TN-C-S oraz TT.
• Seria Acti 9: Gwarantuje wysoką jakość wykonania, powtarzalność parametrów i kompatybilność z szeroką gamą osprzętu modułowego (rozłączniki, styczniki, przyciski).
• Montaż na szynie TH35: Standardowe mocowanie umożliwia szybki i pewny montaż w rozdzielnicach przemysłowych i budynkowych.

Zgodność z Normami

Wyłącznik nadprądowy został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania bezpieczeństwa użytkowania i instalacji w systemach elektroenergetycznych niskiego napięcia.

Zastosowanie

Charakterystyka D i wysoki prąd znamionowy 125 A predestynują ten wyłącznik do ochrony obwodów odbiorczych o dużych prądach rozruchowych. Stosowany jest w instalacjach przemysłowych, komercyjnych oraz w rozdzielnicach głównych budynków.

• Ochrona obwodów silników elektrycznych – wentylatory, pompy, sprężarki, obrabiarki.
• Zabezpieczenie transformatorów małej i średniej mocy przed skutkami przeciążeń i zwarć.
• Stosowanie w instalacjach z odbiornikami indukcyjnymi (dławiki, stateczniki, piece łukowe).
• Jako zabezpieczenie główne rozdzielnic w budynkach przemysłowych i użyteczności publicznej o dużym zapotrzebowaniu na moc.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Zamocuj wyłącznik na szynie TH35 (DIN 35 mm) w rozdzielnicy o odpowiedniej klasie ochronności. Przekrój przewodów dobierz zgodnie z normami (np. PN-HD 60364) do prądu znamionowego 125 A oraz warunków środowiskowych. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta (zalecane 2,5–3,5 Nm dla przewodów miedzianych, sprawdź w instrukcji). Po montażu wykonaj próbę działania i pomiary skuteczności ochrony przeciwporażeniowej.

FAQ

• Do jakich obwodów przeznaczona jest charakterystyka D? Charakterystyka D jest stosowana w obwodach, w których występują duże prądy rozruchowe, np. przy silnikach, transformatorach, dławikach. Wyzwalacz ma podwyższoną odporność na chwilowe przeciążenia, co zapobiega wyłączeniom podczas normalnego rozruchu.
• Czy wyłącznik nadprądowy można stosować jako główny wyłącznik w rozdzielnicy? Tak – przy prądzie znamionowym 125 A i charakterystyce D nadaje się do zabezpieczania obwodów głównych, pod warunkiem że obciążenie nie przekracza 125 A, a wymagana jest selektywność dla obciążeń indukcyjnych.
• Jaka jest szerokość modułowa wyłącznika 4P? W standardzie aparatury modułowej czterobiegunowy wyłącznik nadprądowy zajmuje 4 moduły (72 mm) na szynie TH35 – informacja ta jest zgodna z powszechną praktyką branżową dla serii C120H.
