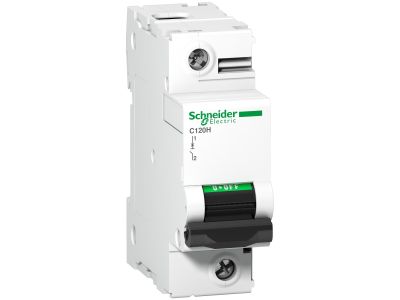

Wyłącznik nadprądowy C120H-C100 C 100A 1P | A9N18447 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy C120H-C100 to jednobiegunowy aparat modułowy o prądzie znamionowym 100 A i charakterystyce C. Przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Symbol katalogowy: A9N18447.

• Prąd znamionowy 100 A: umożliwia bezpieczne zabezpieczenie obwodów o dużym obciążeniu, takich jak główne linie zasilające lub duże odbiorniki przemysłowe, bez ryzyka przegrzania.
• Charakterystyka C: zapewnia wyzwalanie przy prądzie 5-10 krotności prądu znamionowego – idealna do obciążeń o wysokim prądzie rozruchowym (silniki, transformatory, oświetlenie wyładowcze).
• Jednobiegunowy (1P): przeznaczony do zabezpieczania obwodów jednofazowych, montowany w rozdzielnicach na szynie DIN.
• Konstrukcja modułowa: szybki montaż i łatwa wymiana w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania i zgodność z dyrektywami niskonapięciowymi.

Zastosowanie

Wyłącznik nadprądowy C120H-C100 znajduje zastosowanie w rozdzielnicach przemysłowych, komercyjnych oraz w dużych instalacjach budynkowych.

• Zabezpieczanie głównych linii zasilających w obiektach o znacznym poborze mocy.
• Ochrona obwodów silników elektrycznych i transformatorów przed skutkami przeciążeń i zwarć.
• Stosowanie w obwodach oświetleniowych z oprawami wyładowczymi, gdzie występują wysokie prądy rozruchowe.
• Jako zabezpieczenie w systemach automatyki przemysłowej i sterowania maszyn.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 100 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed przystąpieniem do prac upewnij się, że obwód jest odłączony od źródła zasilania.

FAQ

• Dla jakich obciążeń zalecana jest charakterystyka C? Charakterystyka C (wyzwalanie przy 5-10 krotności prądu znamionowego) jest przeznaczona do obwodów, w których występują wysokie prądy rozruchowe, np. silniki elektryczne, transformatory, oprawy wyładowcze.
• Czy wyłącznik nadprądowy 1P może być stosowany w instalacjach trójfazowych? Model jednobiegunowy służy do zabezpieczania pojedynczej fazy. Do obwodów trójfazowych należy stosować wersje wielobiegunowe lub zestaw kilku wyłączników jednobiegunowych.
• Jaka jest typowa szerokość modułu? Standardowa szerokość aparatury modułowej montowanej na szynie DIN wynosi 18 mm na moduł. Dla wyłącznika 1P jest to 1 moduł (18 mm).
