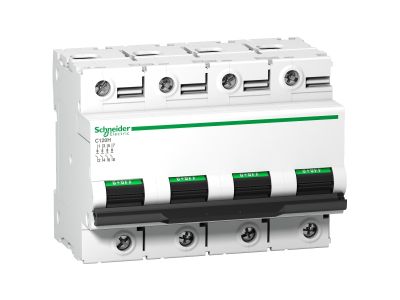

Wyłącznik nadprądowy C120H 63A C 4P, Acti 9 | A9N18478 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii Acti 9, model C120H o symbolu A9N18478, przeznaczony do ochrony obwodów w instalacjach niskiego napięcia. Urządzenie o prądzie znamionowym 63A i charakterystyce wyzwalania C, wyposażone w cztery bieguny (4P), zapewnia skuteczną ochronę przewodów przed skutkami przeciążeń i zwarć. Modułowa budowa umożliwia łatwy montaż w rozdzielnicach.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o dużym obciążeniu, minimalizująca ryzyko przegrzania przewodów przy ciągłym przepływie prądu.
• Charakterystyka wyzwalania C: wyłączenie przy prądach zwarciowych od 5 do 10 krotności prądu znamionowego, idealne do obwodów z silnikami, transformatorami i urządzeniami o sinusoidalnym poborze prądu.
• 4 bieguny (4P): umożliwia jednoczesną ochronę faz i przewodu neutralnego w instalacjach trójfazowych, zapewniając pełną izolację obwodu w stanie wyłączenia.
• Konstrukcja modułowa: łatwy montaż na szynie TH35, oszczędność miejsca w rozdzielnicy oraz szybka wymiana bez konieczności ingerencji w okablowanie.
• Seria Acti 9: sprawdzona niezawodność i kompatybilność z akcesoriami systemu (zaciski pomocnicze, sygnalizatory położenia, wyzwalacze wzrostowe itp.).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat zgodności CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa stosowanymi w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy C120H znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, handlowych oraz mieszkalnych. Stosowany jako zabezpieczenie przewodów i odbiorników przed skutkami prądów przeciążeniowych i zwarciowych.

• Ochrona obwodów siłowych w instalacjach trójfazowych (maszyny, sprężarki, klimatyzatory).
• Zabezpieczenie obwodów oświetleniowych, gniazd wtyczkowych oraz tablic rozdzielczych o dużym zapotrzebowaniu mocy.
• Stosowany jako zabezpieczenie główne w rozdzielnicach budynków użyteczności publicznej oraz hal produkcyjnych.
• Współpraca z modułami różnicowoprądowymi i akcesoriami systemu Acti 9 w celu rozszerzenia funkcjonalności.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP w zakresie eksploatacji urządzeń elektroenergetycznych. Prace należy przeprowadzać przy bezwzględnie odłączonym napięciu. Urządzenie montować na szynie TH35 (35 mm) w rozdzielnicy. Przed podłączeniem sprawdzić zgodność prądu znamionowego i charakterystyki z warunkami pracy obwodu. Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz maksymalnym prądem obciążenia. Moment dokręcania zacisków stosować według dokumentacji producenta – zbyt małe dokręcenie może spowodować przegrzewanie się połączeń, zbyt duże – uszkodzenie zacisku.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika C120H? Charakterystyka C oznacza wyłączenie przy prądach zwarciowych od 5 do 10 krotności prądu znamionowego (w tym przypadku 5…10 × 63 A). Zapewnia to selektywność i ochronę przed zwarciami w obwodach z silnikami i urządzeniami o podwyższonym prądzie rozruchu.
• Czy wyłącznik nadprądowy C120H 4P nadaje się do ochrony przewodu neutralnego? Tak – model 4-biegunowy rozłącza wszystkie przewody fazowe i neutralny. Jest to wymagane w instalacjach, w których przewód neutralny nie może pozostać pod napięciem po wyłączeniu, szczególnie w sieciach TN-S i TN-C-S.
• Jaki jest stopień ochrony wyłącznika? Produkt jest przeznaczony do montażu wewnątrz rozdzielnicy (typowy stopień ochrony IP20 dla aparatury modułowej). Dokładny stopień ochrony zależy od zastosowanej obudowy – należy sprawdzić dane techniczne szafy lub puszki, w której montowane jest urządzenie.
