Wyłącznik nadprądowy C 60PV-DC 1,5KA C20 DC 2P, Acti 9 | A9N61652 Schneider Electric

Opis i Kluczowe Cechy

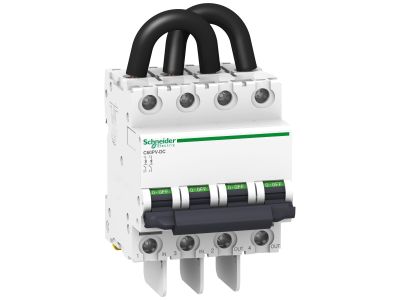

Wyłącznik nadprądowy Schneider Electric Acti 9 C60PV-DC o symbolu A9N61652 to dwubiegunowe urządzenie przeznaczone do ochrony obwodów prądu stałego (DC). Zaprojektowany z myślą o instalacjach fotowoltaicznych, oferuje prąd znamionowy 20 A i zdolność wyłączania zwarciowego 1,5 kA, co zapewnia skuteczne zabezpieczenie przed przeciążeniami i zwarciami w systemach DC.

• Prąd znamionowy 20 A (charakterystyka C): Umożliwia bezpieczną pracę w obwodach o obciążeniu do 20 A, zapewniając selektywne wyłączanie przy przeciążeniach i zwarciowych prądach rozruchowych typowych dla instalacji DC.
• Dwubiegunowa konstrukcja (2P): Odłącza jednocześnie oba bieguny obwodu DC, co zwiększa bezpieczeństwo podczas prac serwisowych i konserwacyjnych.
• Zdolność wyłączania zwarciowego 1,5 kA: Gwarantuje skuteczne przerwanie przepływu prądu zwarciowego do 1,5 kA, chroniąc przewody i odbiorniki przed uszkodzeniem termicznym i mechanicznym.
• Dedykowany do prądu stałego (DC): Specjalna konstrukcja komory gaszeniowej i styków zapewnia niezawodne wyłączanie łuku prądu stałego, co jest kluczowe w instalacjach fotowoltaicznych i magazynowania energii.
• Przystosowany do systemów fotowoltaicznych (PV): Spełnia wymagania typowe dla obwodów DC w instalacjach solarnych, co czyni go optymalnym wyborem dla zabezpieczenia łańcuchów modułów PV i inwerterów.

Zgodność z Normami

Wyłącznik C60PV-DC został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE potwierdzający zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony wyłącznie do pracy w sieciach prądu stałego (DC).

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy DC sprawdza się tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów stałoprądowych. Znajduje zastosowanie w nowoczesnych instalacjach energetycznych oraz systemach automatyki.

• Ochrona obwodów fotowoltaicznych (PV) – zabezpieczenie łańcuchów paneli słonecznych przed zwarciami i przeciążeniami.
• Zabezpieczenie obwodów DC w systemach magazynowania energii (akumulatory, baterie litowo-jonowe).
• Ochrona odbiorników prądu stałego w zasilaczach awaryjnych (UPS) i szafach rozdzielczych DC.
• Stosowanie w rozdzielnicach przemysłowych i budynkowych, gdzie występują obwody sterowania zasilane napięciem stałym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie mocuje się na szynie montażowej TH35 (DIN) w standardowych rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego 20 A oraz warunków zwarciowych instalacji. Moment dokręcania zacisków oraz inne szczegóły montażowe – postępuj zgodnie z dokumentacją techniczną producenta. Pamiętaj o zachowaniu odpowiednich odstępów dla celów chłodzenia i bezpieczeństwa pożarowego.

FAQ

• Czy wyłącznik C60PV-DC może być stosowany w obwodach prądu przemiennego (AC)? Nie. Urządzenie jest przeznaczone wyłącznie do pracy w instalacjach prądu stałego (DC). Stosowanie w obwodach AC może prowadzić do nieprawidłowego działania i stanowić zagrożenie bezpieczeństwa.
• Jaka jest zdolność wyłączania zwarciowego tego wyłącznika? Wyłącznik zapewnia zdolność wyłączania zwarciowego na poziomie 1,5 kA dla obwodów DC, co odpowiada typowym wymaganiom instalacji fotowoltaicznych małej i średniej mocy.
• Czy mogę zainstalować ten wyłącznik w rozdzielnicy z aparaturą AC? Tak, montaż na wspólnej szynie DIN jest możliwy pod warunkiem zachowania separacji obwodów DC i AC oraz zastosowania odpowiednich oznaczeń. Należy jednak upewnić się, że parametry zwarciowe sieci DC nie przekraczają 1,5 kA.
