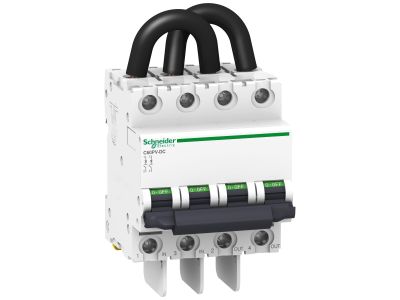

Wyłącznik nadprądowy C 60PV-DC 1,5KA C13 DC 2P, Acti 9 | A9N61658 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 C60PV-DC o numerze katalogowym A9N61658 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie z myślą o wymagających instalacjach prądu stałego (DC). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 13 A oraz dwubiegunową konstrukcją (2P), co pozwala na skuteczne odłączanie obu biegunów obwodu w sytuacjach awaryjnych. Wyłącznik posiada charakterystykę wyzwalania typu C, co czyni go idealnym do ochrony odbiorników o umiarkowanych prądach rozruchowych.

• Zdolność zwarciowa: Urządzenie oferuje zdolność wyłączalną na poziomie 1,5 kA, co gwarantuje bezpieczeństwo komponentów instalacji w przypadku wystąpienia zwarcia.
• Technologia Acti9: Przynależność do rodziny Acti9 zapewnia najwyższy standard bezpieczeństwa oraz kompatybilność z szeroką gamą akcesoriów modułowych.
• Trwałość mechaniczna i elektryczna: Solidna konstrukcja obudowy oraz precyzyjne mechanizmy wewnętrzne przekładają się na długą żywotność urządzenia nawet w trudnych warunkach eksploatacyjnych.
• Wskaźnik stanu: Wyraźna sygnalizacja stanu styków ułatwia diagnostykę i serwisowanie systemu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej prądu stałego. Wyłącznik C60PV-DC spełnia wymagania normy IEC/EN 60947-2, co potwierdza jego przydatność do zastosowań przemysłowych i profesjonalnych systemów fotowoltaicznych. Posiadanie certyfikatów bezpieczeństwa gwarantuje, że urządzenie przeszło restrykcyjne testy w zakresie odporności na przepięcia oraz stabilności termicznej.

Zastosowanie

Głównym obszarem zastosowania wyłącznika Acti9 C60PV-DC są systemy fotowoltaiczne (PV), gdzie wymagana jest niezawodna ochrona łańcuchów modułów (stringów) przed skutkami przeciążeń i zwarć. Dzięki optymalizacji pod kątem prądu stałego (DC), aparat ten doskonale sprawdza się w:

• Skrzynkach przyłączeniowych DC (String Boxes).
• Systemach zasilania gwarantowanego UPS pracujących na napięciu stałym.
• Instalacjach magazynowania energii i systemach bateryjnych.
• Automatyce przemysłowej wykorzystującej obwody sterowania DC.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia pełnej ochrony i niezawodności wyłącznika. Należy przestrzegać następujących wytycznych:

• Montaż na szynie DIN: Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie TH35 (DIN), co pozwala na łatwą integrację w typowych rozdzielnicach.
• Polaryzacja: Przy podłączaniu przewodów w obwodach DC należy bezwzględnie przestrzegać oznaczeń polaryzacji (+/-) znajdujących się na obudowie urządzenia.
• Moment dokręcania: Aby uniknąć przegrzewania się styków, zaciski śrubowe powinny być dokręcone z odpowiednim momentem obrotowym, zgodnie z dokumentacją techniczną Schneider Electric.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 13 A, co zapobiega nadmiernym spadkom napięcia i wzrostowi temperatury.

FAQ

Czy wyłącznik C60PV-DC może być stosowany w obwodach prądu przemiennego (AC)?
Nie, ten model został zaprojektowany i zoptymalizowany wyłącznie do pracy w sieciach prądu stałego (DC). Do obwodów AC należy stosować standardowe wyłączniki z serii iC60.

Jaka jest główna zaleta charakterystyki C w tym modelu?
Charakterystyka C pozwala na uniknięcie zbędnych wyzwoleń przy niewielkich, chwilowych skokach prądu, które mogą występować w systemach fotowoltaicznych, jednocześnie zapewniając szybką reakcję na niebezpieczne zwarcia.

Czy urządzenie współpracuje z akcesoriami Vigi?
Wyłącznik C60PV-DC jest częścią systemu Acti9, jednak w przypadku systemów DC należy zawsze weryfikować kompatybilność konkretnych modułów różnicowoprądowych i pomocniczych z parametrami sieci stałoprądowej.
