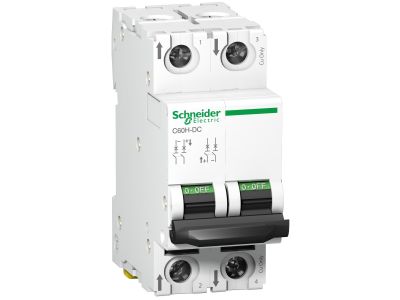

Wyłącznik nadprądowy C 60H-DC 10KA C6 DC 2P, Acti 9 | A9N61526 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 C60H-DC o numerze katalogowym A9N61526 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie do pracy w obwodach prądu stałego (DC). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6A oraz charakterystyką wyzwalania typu C, co czyni go idealnym do zabezpieczania odbiorników o umiarkowanych prądach rozruchowych. Jako konstrukcja 2-biegunowa, zapewnia pełną izolację i bezpieczeństwo w systemach DC.

• Zdolność zwarciowa: Wysoka wytrzymałość na poziomie 10 kA gwarantuje skuteczne przerwanie obwodu nawet przy gwałtownych awariach, chroniąc infrastrukturę przed skutkami dynamicznymi zwarć.
• Technologia Acti9: System ten jest synonimem niezawodności i bezpieczeństwa, oferując użytkownikom profesjonalnym najwyższy standard ochrony instalacji elektrycznych.
• Ochrona termiczna i magnetyczna: Wyłącznik skutecznie chroni kable i przewody przed skutkami cieplnymi wywołanymi długotrwałym przeciążeniem oraz przed skutkami zwarć.
• Trwałość: Solidna konstrukcja mechaniczna pozwala na wieloletnią eksploatację w wymagających warunkach budownictwa komercyjnego i przemysłowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektro-technicznych. Wyłącznik spełnia wymagania normy IEC/EN 60947-2, która definiuje parametry aparatury łączeniowej i sterowniczej niskiego napięcia do użytku przemysłowego. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten utrzyma swoje parametry techniczne w całym cyklu życia produktu, zapewniając stabilność systemów zasilania DC.

Zastosowanie

Wyłącznik Acti9 C60H-DC znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest precyzyjna ochrona obwodów prądu stałego. Główne obszary wykorzystania to:

• Systemy fotowoltaiczne (PV): Zabezpieczanie stringów oraz obwodów sterowania w instalacjach odnawialnych źródeł energii.
• Automatyka przemysłowa: Ochrona sterowników PLC, czujników oraz układów wykonawczych zasilanych napięciem DC.
• Infrastruktura telekomunikacyjna: Zabezpieczanie systemów zasilania gwarantowanego i siłowni telekomunikacyjnych.
• Budownictwo komercyjne: Ochrona dedykowanych linii zasilających w budynkach biurowych i centrach danych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie ze schematem połączeń dla prądu stałego. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (35 mm), co zapewnia szybką i intuicyjną instalację w rozdzielnicach. Podczas podłączania przewodów należy zwrócić szczególną uwagę na polaryzację zacisków, co jest kluczowe dla poprawnego działania wyzwalaczy w aparatach DC. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby uniknąć wzrostu rezystancji zestyku i nadmiernego nagrzewania się punktów połączeniowych.

FAQ

• Czy ten wyłącznik może być stosowany w obwodach prądu zmiennego (AC)? Nie, model C60H-DC jest dedykowany wyłącznie do aplikacji prądu stałego. Do obwodów AC należy wybrać odpowiedni model z serii Acti9 iC60.
• Jaka jest charakterystyka C w tym modelu? Charakterystyka C oznacza, że wyzwalacz magnetyczny zadziała przy prądzie od 7 do 10 razy większym od prądu znamionowego In, co pozwala na bezpieczny rozruch urządzeń o niskim i średnim prądzie rozruchowym.
• Czy urządzenie posiada wskaźnik stanu styków? Tak, seria Acti9 wyposażona jest w wyraźne wskaźniki, które pozwalają na szybką diagnostykę stanu pracy wyłącznika bezpośrednio na elewacji aparatu.
