Wyłącznik nadprądowy C 60H-DC 10KA C5 DC 2P, Acti 9 | A9N61525 Schneider Electric

Opis i Kluczowe Cechy

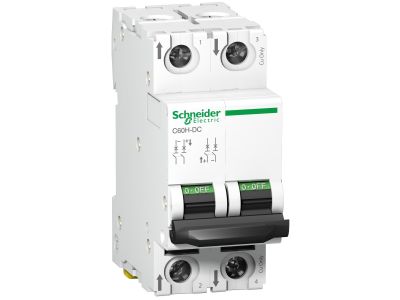

Wyłącznik nadprądowy prądu stałego (DC) Acti 9 C60H-DC firmy Schneider Electric (symbol A9N61525) to profesjonalne, termomagnetyczne urządzenie zabezpieczające przeznaczone do obwodów prądu stałego. Dzięki prądowi znamionowemu 5 A i charakterystyce wyzwalania C zapewnia ochronę przed przeciążeniami i zwarciami w instalacjach DC, a zdolność wyłączania 10 kA przy 440 V DC gwarantuje bezpieczne przerwanie prądu zwarciowego nawet w wymagających aplikacjach. Urządzenie pełni również funkcję izolacyjną zgodnie z normą IEC/EN 60947-2.

• Przeznaczenie do prądu stałego (DC): dedykowana konstrukcja do obwodów DC – idealna do fotowoltaiki, zasilaczy buforowych i rozdzielnic telekomunikacyjnych, gdzie standardowe wyłączniki AC mogą nie działać poprawnie.
• Zdolność wyłączania Icu = 10 kA w 440 V DC: wysoka skuteczność przy zwarciu – chroni instalację i urządzenia przed skutkami zwarć w sieciach DC.
• Charakterystyka C (5 A): wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – odpowiednia do obwodów z umiarkowanymi prądami rozruchowymi, np. silniki DC lub zasilacze impulsowe.
• Funkcja izolacyjna: zgodnie z IEC/EN 60947-2 wyłącznik może być używany jako bezpieczny odłącznik – zwiększa bezpieczeństwo podczas prac serwisowych.
• Wielonormatywność: certyfikowany według EN 60947-2, IEC 60947-2 oraz GB 14048.2 – produkt dopuszczony do stosowania w Europie, Azji i Ameryce Południowej.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 C60H-DC (A9N61525) został zaprojektowany i certyfikowany zgodnie z międzynarodowymi normami dla łączników niskonapięciowych prądu stałego: EN 60947-2, IEC 60947-2 oraz GB 14048.2. Posiada deklarację zgodności CE i może być stosowany w instalacjach wymagających funkcji izolacyjnej potwierdzonej w normie.

Zastosowanie

Dzięki konstrukcji przystosowanej do prądu stałego oraz parametrom dostosowanym do ochrony obwodów z umiarkowanymi prądami rozruchowymi, wyłącznik C60H-DC sprawdza się w wielu instalacjach DC:

• Ochrona obwodów fotowoltaicznych (PV) po stronie DC – zabezpieczenie modułów i inwerterów przed przeciążeniami i zwarciami.
• Zasilacze buforowe i awaryjne – ochrona obwodów baterii akumulatorów oraz szyn DC w systemach UPS.
• Rozdzielnice prądu stałego w przemyśle – sterowanie i zabezpieczanie silników DC, styczników, przekaźników.
• Instalacje telekomunikacyjne i kolejowe – ochrona obwodów 48 V/110 V DC w stacjach bazowych i systemach sygnalizacji.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest bezpiecznie odizolowany. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymogami normy – dla prądu 5 A zalecany przekrój min. 1,5 mm². Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta (standardowo 2–3,5 Nm). Przed pierwszym załączeniem sprawdzić poprawność połączeń biegunowości DC.

FAQ

• Czy wyłącznik nadprądowy C60H-DC nadaje się do obwodów prądu przemiennego? Nie – został zaprojektowany wyłącznie do prądu stałego (DC). Stosowanie w obwodach AC może prowadzić do nieprawidłowego działania i utraty zdolności wyłączania.
• Jaką funkcję izolacyjną pełni ten wyłącznik? Zgodnie z normą IEC/EN 60947-2 wyłącznik zapewnia widoczną przerwę izolacyjną (funkcja odłącznika) – po wyłączeniu ręcznym gwarantuje bezpieczne odcięcie napięcia DC po stronie obciążenia.
• Jaka jest zdolność wyłączania w zależności od napięcia DC? Dla 440 V DC – Icu = 10 kA; dla 250 V DC – Icu = 20 kA; dla 500 V DC – Icu = 6 kA. Wartości te są zgodne z normami IEC/EN 60947-2.
