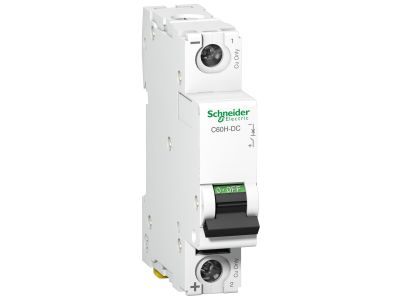

Wyłącznik nadprądowy C 60H-DC 10KA C5 DC 1P, Acti 9 | A9N61505 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy prądu stałego (DC) z rodziny Acti 9 C60H-DC, o symbolu A9N61505, to jednobiegunowe urządzenie zabezpieczające z charakterystyką wyzwalania C i prądem znamionowym 5 A. Zapewnia skuteczną ochronę obwodów DC przed przeciążeniami i zwarciami, oferując zdolność wyłączania dostosowaną do różnych poziomów napięcia. Zastosowana technologia termomagnetyczna gwarantuje niezawodne działanie, a funkcja izolacyjna umożliwia bezpieczne odłączenie zasilania podczas prac serwisowych.

• Prąd znamionowy 5 A, charakterystyka C: Zabezpiecza obwody prądu stałego przed przeciążeniem i zwarciem, przeznaczony do odbiorników o umiarkowanym prądzie rozruchowym (np. przekaźniki, układy sterowania, małe silniki).
• Zdolność wyłączania Icu: 10 kA przy 220 V DC, 20 kA przy 110 V DC, 6 kA przy 250 V DC – wszechstronna ochrona w różnych napięciach sieci DC bez ryzyka uszkodzenia aparatu.
• Funkcja izolacyjna zgodna z EN/IEC 60947-2: Po wyłączeniu zapewnia bezpieczne odseparowanie obwodu, umożliwiając prace konserwacyjne przy całkowitym braku napięcia.
• Konstrukcja 1-biegunowa (1P): Zajmuje tylko jeden moduł na szynie DIN, idealny do kompaktowych rozdzielnic DC.
• Zgodność z normami EN 60947-2 i IEC 60947-2: Gwarancja jakości i bezpieczeństwa w instalacjach profesjonalnych, potwierdzona certyfikacją CE.

Zgodność z Normami

Wyłącznik nadprądowy C60H-DC spełnia wymagania norm EN 60947-2 oraz IEC 60947-2 dla łączników niskonapięciowych. Posiada funkcję izolacyjną zgodną z tymi normami oraz certyfikat CE, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych prądu stałego.

Zastosowanie

Wyłącznik nadprądowy Acti 9 C60H-DC dedykowany jest do ochrony obwodów prądu stałego w instalacjach przemysłowych, komercyjnych i energoelektronicznych. Sprawdza się w miejscach wymagających niezawodnej ochrony zwarciowej i przeciążeniowej przy napięciu stałym.

• Ochrona obwodów paneli fotowoltaicznych i systemów magazynowania energii (akumulatory, inwertery).
• Zabezpieczenie zasilaczy awaryjnych (UPS) oraz układów prostownikowych w rozdzielnicach DC.
• Sterowanie i ochrona obwodów automatyki przemysłowej, styczników DC oraz przekaźników.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji fotowoltaicznych i telekomunikacyjnych.

Wskazówki Montażowe

Montaż i prace serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Wyłącznik przeznaczony jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicy. Przekroje przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Zaleca się dokręcanie zacisków momentem podanym w dokumentacji producenta. Przed pierwszym załączeniem sprawdzić poprawność polaryzacji oraz stan izolacji obwodu.

FAQ

• Czy wyłącznik nadprądowy C60H-DC nadaje się do obwodów fotowoltaicznych? Tak, urządzenie jest dedykowane do sieci prądu stałego (DC) i doskonale sprawdza się w ochronie obwodów paneli PV, falowników oraz magazynów energii. Należy jednak dobrać odpowiednią zdolność wyłączania do napięcia systemu.
• Jaka jest maksymalna zdolność wyłączania przy napięciu 250 V DC? Zgodnie z danymi katalogowymi, przy napięciu 250 V DC zdolność wyłączania Icu wynosi 6 kA. Dla niższych napięć (110 V DC) wzrasta do 20 kA, a dla 220 V DC do 10 kA.
• Czy wyłącznik posiada funkcję izolacyjną? Tak, zgodnie z normami EN 60947-2 i IEC 60947-2, urządzenie po wyłączeniu zapewnia bezpieczne odseparowanie obwodu, co pozwala na prace konserwacyjne bez ryzyka porażenia.
