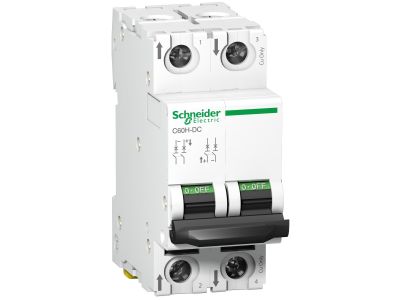

Wyłącznik nadprądowy C 60H-DC 10KA C4 DC 2P, Acti 9 | A9N61524 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 C60H-DC o numerze katalogowym A9N61524 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie do pracy w obwodach prądu stałego (DC). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 4 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym do zabezpieczania odbiorników o umiarkowanych prądach rozruchowych. Jako aparat 2-biegunowy, zapewnia pełną izolację i bezpieczeństwo w wymagających systemach zasilania DC.

• Zdolność zwarciowa: Wysoka wytrzymałość na poziomie 10 kA gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia gwałtownych awarii prądowych.
• Charakterystyka C: Pozwala na bezpieczną pracę z urządzeniami generującymi przejściowe skoki natężenia prądu podczas rozruchu.
• Technologia Acti9: System ten słynie z niezawodności oraz łatwości integracji z innymi komponentami aparatury modułowej Schneider Electric.
• Ochrona termomagnetyczna: Podwójny mechanizm wyzwalania chroni kable i przewody zarówno przed skutkami cieplnymi długotrwałych przeciążeń, jak i dynamicznymi skutkami zwarć.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych i komercyjnych. Wyłącznik spełnia wymagania normy IEC/EN 60947-2, która definiuje parametry aparatury łączeniowej i sterowniczej niskiego napięcia. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten utrzyma swoje parametry techniczne w deklarowanym okresie eksploatacji, zapewniając ciągłość zasilania i ochronę mienia.

Zastosowanie

Wyłącznik C60H-DC znajduje szerokie zastosowanie w sektorach, gdzie kluczowe jest stabilne zasilanie prądem stałym. Jest on dedykowany przede wszystkim do:

• Systemów fotowoltaicznych (PV): Ochrona obwodów po stronie DC przed skutkami awarii.
• Automatyki przemysłowej: Zabezpieczanie sterowników PLC, czujników oraz układów sterowania zasilanych napięciem stałym.
• Systemów zasilania gwarantowanego (UPS): Ochrona baterii i układów prostowniczych.
• Infrastruktury transportowej: Wykorzystanie w taborze kolejowym oraz systemach sterowania ruchem, gdzie dominuje zasilanie DC.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów ochronnych urządzenia. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (35 mm), co pozwala na szybką instalację w typowych rozdzielnicach modułowych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na polaryzację, która w przypadku aparatów DC ma krytyczne znaczenie dla poprawnego działania wyzwalaczy. Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby uniknąć nadmiernej rezystancji zestyku, która mogłaby prowadzić do przegrzewania się punktów połączeniowych. Stopień ochrony obudowy pozwala na bezpieczną eksploatację wewnątrz rozdzielnic o odpowiednim IP.

FAQ

• Czy ten wyłącznik może być stosowany w obwodach prądu zmiennego (AC)? Nie, model C60H-DC jest dedykowany wyłącznie do obwodów prądu stałego. Do obwodów AC należy wybrać standardowe wyłączniki z serii iC60.
• Jaka jest główna zaleta charakterystyki C w tym modelu? Charakterystyka C pozwala na uniknięcie zbędnych wyzwoleń przy urządzeniach, które w momencie włączenia pobierają prąd nieco wyższy niż znamionowy, zachowując jednocześnie pełną ochronę przed zwarciem.
• Czy urządzenie posiada wskaźnik stanu styków? Tak, aparatura serii Acti9 wyposażona jest w wyraźne wskaźniki, które pozwalają na szybką diagnostykę stanu pracy wyłącznika bezpośrednio na elewacji rozdzielnicy.
