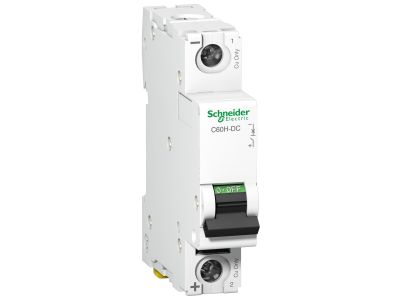

Wyłącznik nadprądowy C 60H-DC 10KA C4 DC 1P, Acti 9 | A9N61504 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 C60H-DC o numerze katalogowym A9N61504 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie do pracy w obwodach prądu stałego (DC). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 4 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym do zabezpieczania odbiorników o umiarkowanych prądach rozruchowych. Kluczowym atutem tego modelu jest wysoka zdolność zwarciowa wynosząca aż 10 kA, co gwarantuje bezpieczeństwo i ciągłość pracy nawet w wymagających warunkach przemysłowych i komercyjnych.

• Konstrukcja 1-biegunowa: Kompaktowa budowa pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej.
• Ochrona DC: Specjalistyczna konstrukcja komór gaszeniowych pozwala na bezpieczne przerywanie łuku elektrycznego w obwodach prądu stałego.
• Trwałość mechaniczna i elektryczna: Wysoka jakość materiałów użytych przez Schneider Electric zapewnia długą żywotność urządzenia nawet przy częstych operacjach łączeniowych.
• Wskaźnik VisiSafe: Zapewnia bezpieczną pracę i konserwację obwodów poprzez wyraźną sygnalizację stanu styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych. Wyłącznik spełnia wymagania normy IEC/EN 60947-2, która odnosi się do aparatury niskonapięciowej stosowanej w sektorze przemysłowym. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że urządzenie zachowa swoje parametry graniczne w całym cyklu eksploatacji, chroniąc kable i przewody przed skutkami cieplnymi przeciążeń oraz dynamicznymi skutkami zwarć.

Zastosowanie

Wyłącznik Acti9 C60H-DC znajduje szerokie zastosowanie w nowoczesnych systemach zasilania prądem stałym. Jest niezastąpiony w takich obszarach jak:

• Systemy fotowoltaiczne (PV): Ochrona ciągów modułów oraz obwodów wejściowych inwerterów.
• Automatyka przemysłowa: Zabezpieczanie sterowników PLC, czujników oraz układów sterowania zasilanych napięciem DC.
• Telekomunikacja: Ochrona infrastruktury sieciowej i systemów podtrzymywania napięcia.
• Transport i infrastruktura: Zastosowania w systemach kolejowych oraz zasilaniu awaryjnym budynków komercyjnych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanego stopnia ochrony i niezawodności. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (35 mm). Podczas instalacji należy zwrócić szczególną uwagę na:

• Polaryzację: W obwodach DC kluczowe jest zachowanie odpowiedniego kierunku przepływu prądu zgodnie z oznaczeniami na obudowie urządzenia.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zminimalizować rezystancję zestyku i zapobiec przegrzewaniu się punktów połączeniowych.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 4 A, uwzględniając dopuszczalne spadki napięcia.
• Odstępy izolacyjne: Zapewnienie odpowiedniej wentylacji wewnątrz rozdzielnicy wydłuża czas bezawaryjnej pracy aparatu.

FAQ

1. Czy ten wyłącznik może być stosowany w obwodach prądu zmiennego (AC)?
Nie, model C60H-DC jest dedykowany wyłącznie do obwodów prądu stałego. Do obwodów AC należy wybrać odpowiedni model z serii Acti9 iC60.

2. Co oznacza charakterystyka C w tym modelu?
Charakterystyka C oznacza, że wyzwalacz magnetyczny zadziała przy prądzie od 7 do 10 razy większym od prądu znamionowego (In), co pozwala na bezpieczne uruchamianie urządzeń o niskim i średnim prądzie rozruchowym.

3. Jaka jest zdolność zwarciowa tego wyłącznika?
Zdolność zwarciowa wynosi 10 kA, co oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o takiej wartości bez uszkodzenia swojej struktury.
