Wyłącznik nadprądowy C 60H-DC 10KA C3 DC 2P, Acti 9 | A9N61523 Schneider Electric

Opis i Kluczowe Cechy

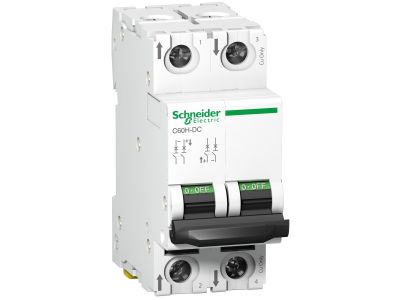

Wyłącznik nadprądowy DC z serii Acti 9, model C 60H-DC, sygn. A9N61523 (Schneider Electric) przeznaczony do ochrony obwodów prądu stałego. Dzięki charakterystyce C i prądowi znamionowemu 3 A skutecznie zabezpiecza przewody przed skutkami przeciążenia i zwarcia w instalacjach DC. Zdolność zwarciowa 10 kA gwarantuje bezpieczne wyłączenie w przypadku awarii sieci o dużej mocy.

• Prąd znamionowy 3 A (charakterystyka C): Precyzyjna ochrona odbiorników o niewielkim poborze prądu, np. w obwodach sterowania lub zasilania urządzeń DC.
• Zdolność zwarciowa 10 kA: Niezawodne wyłączenie nawet przy wysokich prądach zwarciowych, minimalizując ryzyko uszkodzenia instalacji.
• Konstrukcja 2-biegunowa (2P): Umożliwia jednoczesne rozłączenie obu biegunów obwodu DC, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Przeznaczenie do prądu stałego (DC): Specjalnie zaprojektowany do pracy w obwodach fotowoltaicznych, zasilaczy buforowych czy systemów automatyki budynkowej.
• Seria 60H-DC / Acti 9: Sprawdzona niezawodność i kompatybilność z osprzętem modułowym Schneider Electric.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi standardami w instalacjach elektrycznych.

Zastosowanie

Wyłącznik A9N61523 dedykowany jest do ochrony obwodów prądu stałego o niewielkim obciążeniu. Sprawdza się w następujących scenariuszach:

• Ochrona przewodów w instalacjach fotowoltaicznych (DC side) – zabezpieczenie paneli i inwerterów.
• Zasilanie sterowników PLC, przekaźników i czujników w automatyce budynkowej.
• Zabezpieczenie obwodów oświetlenia DC (np. taśm LED, lamp awaryjnych).
• Ochrona zasilaczy buforowych i układów UPS w aplikacjach komercyjnych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika powinny być wykonywane wyłącznie przez personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodów dobierz zgodnie z prądem znamionowym 3 A oraz lokalnymi przepisami. Moment dokręcania śrub zacisków – według dokumentacji producenta (zwykle 1,2–1,8 Nm dla większości wyłączników modułowych).

FAQ

• Czy ten wyłącznik nadaje się do obwodów prądu przemiennego (AC)? Nie. Model A9N61523 jest dedykowany wyłącznie do prądu stałego (DC). Zastosowanie w sieci AC może prowadzić do nieprawidłowego działania.
• Jaka jest charakterystyka wyzwalania? Charakterystyka C – oznacza wyzwalanie przy prądzie równym 5–10-krotności prądu znamionowego, co zapewnia selektywność w obwodach z odbiornikami o typowym prądzie rozruchu.
• Jaką szerokość modułu ma ten wyłącznik? Producent nie podaje w danych katalogowych konkretnej szerokości. W standardzie aparatury modułowej 2-biegunowy wyłącznik nadprądowy zajmuje zwykle 2 moduły (36 mm) – zalecamy sprawdzenie w instrukcji montażu.
