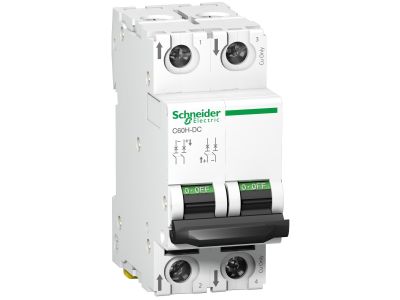

Wyłącznik nadprądowy C 60H-DC 10KA C20 DC 2P, Acti 9 | A9N61532 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy o symbolu A9N61532 z serii Acti 9 to dwubiegunowy (2P) wyłącznik przeznaczony do obwodów prądu stałego (DC). Wyposażony w charakterystykę C i prąd znamionowy 20 A, zapewnia skuteczną ochronę instalacji przed skutkami przeciążeń i zwarć. Dzięki zdolności zwarciowej 10 kA gwarantuje bezpieczne przerwanie prądów zwarciowych w typowych zastosowaniach DC.

• Prąd znamionowy 20 A (charakterystyka C): Zapewnia ochronę przed przeciążeniem i zwarciem w obwodach prądu stałego, umożliwiając bezpieczną pracę odbiorników o znacznym poborze mocy.
• Zdolność zwarciowa 10 kA: Gwarantuje skuteczne wyłączenie zwarć w instalacjach DC, minimalizując ryzyko uszkodzenia przewodów i urządzeń.
• 2 bieguny (2P): Rozłącza oba przewody obwodu stałoprądowego, zwiększając bezpieczeństwo obsługi i izolację galwaniczną.
• Przeznaczenie do prądu stałego (DC): Specjalna konstrukcja komory gaszenia łuku stałego zapewnia pewne wyłączanie w instalacjach fotowoltaicznych, bateryjnych i zasilaczach DC.
• Seria Acti 9: Gwarancja kompatybilności z osprzętem modułowym Schneider Electric oraz wysokiej jakości wykonania zgodnej z rygorystycznymi standardami.

Zgodność z Normami

Produkt posiada certyfikat CE i spełnia wymagania dyrektyw unijnych. Zgodny z odpowiednimi normami dla wyłączników nadprądowych prądu stałego. Montaż i eksploatacja muszą być zgodne z obowiązującymi przepisami krajowymi.

Zastosowanie

Wyłącznik nadprądowy A9N61532 dedykowany jest do zabezpieczania obwodów prądu stałego w instalacjach wymagających niezawodnej ochrony przeciwprzeciążeniowej i zwarciowej. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów fotowoltaicznych DC (stringi paneli PV) przed przeciążeniem i zwarciem.
• Zabezpieczenie linii zasilających odbiorniki stałoprądowe w systemach magazynowania energii.
• Ochrona obwodów pomocniczych w szafach sterowniczych i zasilaczach DC.
• Stosowanie w rozdzielniach prądu stałego w przemyśle, telekomunikacji i transporcie.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od instalacji. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych należy dobrać odpowiednio do prądu znamionowego 20 A oraz warunków zwarciowych. Moment dokręcania zacisków – zgodnie z instrukcją dołączoną do produktu. Po montażu sprawdzić poprawność połączeń i działanie wyłącznika.

FAQ

• Czy wyłącznik nadprądowy A9N61532 nadaje się do instalacji prądu przemiennego (AC)? Nie, jest on dedykowany wyłącznie do obwodów prądu stałego (DC). Stosowanie w AC może prowadzić do niewłaściwego działania i ryzyka uszkodzenia.
• Jaka jest charakterystyka wyzwalania wyłącznika? Charakterystyka C – przystosowana do ochrony obwodów o umiarkowanych prądach rozruchowych, takich jak silniki DC czy zasilacze impulsowe.
• Ile biegunów posiada ten wyłącznik? Posiada 2 bieguny (2P), co oznacza rozłączanie obu przewodów obwodu stałoprądowego, zapewniając pełną izolację.
