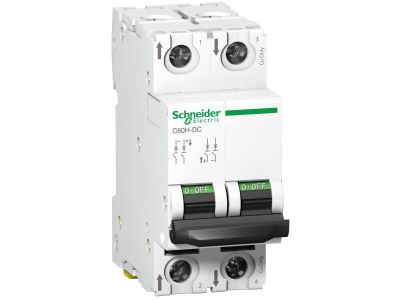

Wyłącznik nadprądowy C 60H-DC 10KA C2 DC 2P, Acti 9 | A9N61522 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 C60H-DC o numerze katalogowym A9N61522 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie do pracy w obwodach prądu stałego (DC). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 2 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym do zabezpieczania odbiorników o umiarkowanych prądach rozruchowych. Jako aparat 2-biegunowy, zapewnia pełną izolację i ochronę obu biegunów zasilania, co jest kluczowe w systemach fotowoltaicznych oraz przemysłowych sieciach DC.

• Zdolność zwarciowa: Wysoka wytrzymałość na poziomie 10 kA gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia gwałtownych awarii prądowych.
• Technologia Acti9: System ten jest synonimem niezawodności i innowacyjności, oferując szybkie zamykanie styków, co znacząco wydłuża żywotność aparatu.
• Ochrona termomagnetyczna: Wyłącznik skutecznie chroni kable i przewody przed skutkami cieplnymi wywołanymi przeciążeniem oraz skutkami dynamicznymi powstałymi w wyniku zwarcia.
• Kompaktowa budowa: Standardowa szerokość modułowa pozwala na łatwą integrację w typowych rozdzielnicach elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Wyłącznik spełnia wymagania normy IEC/EN 60947-2, która definiuje parametry aparatury łączeniowej i sterowniczej niskiego napięcia do użytku przemysłowego. Dzięki temu projektanci i instalatorzy mają pewność, że urządzenie zachowa swoje parametry techniczne w deklarowanym zakresie temperatur i warunków środowiskowych.

Zastosowanie

Wyłącznik C60H-DC znajduje szerokie zastosowanie w sektorach, gdzie wymagana jest precyzyjna ochrona obwodów prądu stałego. Główne obszary wykorzystania to:

• Systemy fotowoltaiczne (PV): Zabezpieczanie stringów oraz obwodów między inwerterem a magazynem energii.
• Automatyka przemysłowa: Ochrona sterowników PLC, czujników oraz układów wykonawczych zasilanych napięciem DC.
• Telekomunikacja: Zabezpieczanie infrastruktury sieciowej i systemów zasilania gwarantowanego.
• Budownictwo komercyjne: Ochrona systemów oświetlenia awaryjnego oraz systemów bezpieczeństwa pożarowego pracujących na prądzie stałym.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do bezawaryjnej pracy systemu. Wyłącznik Acti9 C60H-DC montowany jest na standardowej szynie DIN (35 mm). Podczas instalacji należy zwrócić szczególną uwagę na polaryzację zacisków, która w przypadku aparatów DC ma krytyczne znaczenie dla poprawnego gaszenia łuku elektrycznego. Zaleca się stosowanie odpowiednich momentów dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Przewody powinny być odizolowane na odpowiedniej długości, a ich przekrój musi być dobrany do prądu znamionowego 2 A oraz spodziewanych spadków napięcia.

FAQ

• Czy ten wyłącznik może być stosowany w obwodach prądu zmiennego (AC)? Nie, seria C60H-DC jest dedykowana wyłącznie do obwodów prądu stałego. Do obwodów AC należy wybrać standardowe wyłączniki serii iC60.
• Jaka jest główna zaleta charakterystyki C w tym modelu? Charakterystyka C pozwala na uniknięcie zbędnych wyzwoleń przy niewielkich, krótkotrwałych skokach prądu, które mogą występować podczas uruchamiania niektórych urządzeń elektronicznych.
• Czy urządzenie posiada wskaźnik stanu styków? Tak, aparatura serii Acti9 wyposażona jest w czytelne wskaźniki, które informują operatora o aktualnym stanie pracy urządzenia, co podnosi poziom bezpieczeństwa podczas prac serwisowych.
