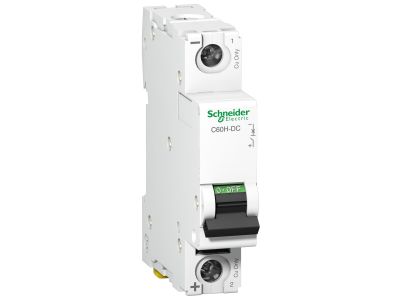

Wyłącznik nadprądowy C 60H-DC 10KA C2 DC 1P, Acti 9 | A9N61502 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 C60H-DC o numerze katalogowym A9N61502 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie do pracy w obwodach prądu stałego (DC). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 2A oraz charakterystyką wyzwalania typu C, co czyni go idealnym do zabezpieczania odbiorników o umiarkowanych prądach rozruchowych. Kluczowym atutem tego modelu jest wysoka zdolność zwarciowa wynosząca aż 10 kA, co gwarantuje bezpieczeństwo i ciągłość pracy nawet w wymagających warunkach przemysłowych i komercyjnych. Jednobiegunowa konstrukcja (1P) pozwala na oszczędność miejsca w rozdzielnicy, zachowując przy tym najwyższe standardy ochrony przed skutkami przeciążeń i zwarć.

• Prąd znamionowy 2A: Precyzyjne zabezpieczenie dla czułych obwodów sterowania i automatyki.
• Zdolność zwarciowa 10 kA: Wysoka odporność na ekstremalne zjawiska dynamiczne w instalacji.
• Charakterystyka C: Optymalny balans między czułością a odpornością na chwilowe skoki prądu.
• Technologia Acti9: Gwarancja kompatybilności z szeroką gamą akcesoriów pomocniczych Schneider Electric.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektrotechnicznych. Wyłącznik spełnia wymagania normy IEC/EN 60947-2, która definiuje parametry dla aparatury przemysłowej niskiego napięcia. Dzięki temu użytkownik ma pewność, że urządzenie zachowa swoje właściwości izolacyjne oraz zdolność do bezpiecznego rozłączania obwodów prądu stałego przez cały okres eksploatacji. Stopień ochrony IP20 (zgodnie z IEC 60529) zapewnia bezpieczeństwo przed dotykiem bezpośrednim części pod napięciem podczas standardowej obsługi.

Zastosowanie

Wyłącznik C60H-DC znajduje szerokie zastosowanie w sektorach, gdzie kluczowe jest stabilne zasilanie prądem stałym. Jest niezastąpiony w systemach fotowoltaicznych (PV) do zabezpieczania ciągów modułów, w systemach zasilania awaryjnego UPS oraz w telekomunikacji. W budownictwie komercyjnym i mieszkaniowym stosuje się go do ochrony obwodów sterowniczych, systemów automatyki budynkowej oraz w układach ładowania baterii. Dzięki dedykowanej konstrukcji DC, aparat skutecznie gasi łuk elektryczny, co jest znacznie trudniejszym zadaniem niż w przypadku obwodów prądu przemiennego (AC).

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (35 mm), co zapewnia szybką i stabilną instalację w każdej nowoczesnej rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na polaryzację, która w przypadku aparatów DC ma kluczowe znaczenie dla poprawnego działania wyzwalaczy magnetycznych. Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Przekrój przyłączanych przewodów powinien być dobrany zgodnie z prądem znamionowym i projektem instalacji, zapewniając pewny styk mechaniczny i elektryczny.

FAQ

• Czy ten wyłącznik może być stosowany w obwodach AC? Nie, model C60H-DC jest dedykowany wyłącznie do obwodów prądu stałego. Do obwodów AC należy wybrać standardowe wyłączniki z serii iC60.
• Jaka jest główna zaleta charakterystyki C w tym modelu? Charakterystyka C pozwala na bezpieczne załączanie urządzeń, które generują niewielkie piki prądowe przy rozruchu, bez ryzyka nieuzasadnionego zadziałania zabezpieczenia.
• Czy aparat współpracuje ze stykami pomocniczymi? Tak, jako część systemu Acti9, wyłącznik jest w pełni kompatybilny z akcesoriami takimi jak styki pomocnicze OF, styki sygnalizacyjne SD czy wyzwalacze wzrostowe i podnapięciowe.
