Wyłącznik nadprądowy C 60H-DC 10KA C10 DC 2P Acti 9 | A9N61528 Schneider Electric

Opis i Kluczowe Cechy

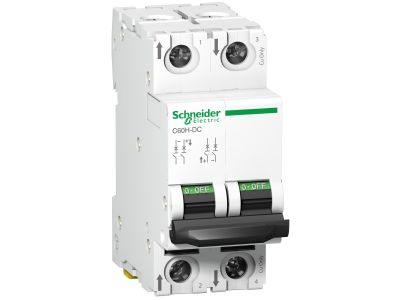

Wyłącznik nadprądowy Acti9 C60H-DC o numerze katalogowym A9N61528 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie do pracy w obwodach prądu stałego (DC). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym do ochrony odbiorników o umiarkowanych prądach rozruchowych. Dwubiegunowa konstrukcja (2P) zapewnia pełną izolację i bezpieczeństwo w systemach fotowoltaicznych, automatyce przemysłowej oraz systemach zasilania gwarantowanego.

• Zdolność zwarciowa: Wysoka zdolność wyłączalna wynosząca 10 kA gwarantuje skuteczne przerwanie obwodu nawet przy gwałtownych skokach energii, chroniąc infrastrukturę przed uszkodzeniem.
• Technologia Acti9: System ten zapewnia najwyższy poziom bezpieczeństwa ciągłości zasilania oraz ułatwia diagnostykę dzięki czytelnym wskaźnikom stanu pracy.
• Trwałość mechaniczna i elektryczna: Solidna konstrukcja obudowy oraz wysokiej jakości styki pozwalają na długotrwałą eksploatację w wymagających warunkach środowiskowych.
• Ochrona termomagnetyczna: Wyłącznik skutecznie chroni kable i przewody przed skutkami cieplnymi wywołanymi przeciążeniem oraz skutkami dynamicznymi powstałymi w wyniku zwarcia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych. Wyłącznik spełnia wymagania normy IEC/EN 60947-2, która definiuje parametry aparatury łączeniowej i sterowniczej niskiego napięcia do zastosowań przemysłowych. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że komponent ten utrzyma parametry bezpieczeństwa w całym cyklu życia instalacji.

Zastosowanie

Wyłącznik C60H-DC znajduje szerokie zastosowanie w sektorach, gdzie kluczowe jest stabilne zarządzanie energią prądu stałego. Jest on dedykowany przede wszystkim do:

• Systemów fotowoltaicznych (PV): Ochrona stringów i obwodów między panelami a falownikiem.
• Automatyki przemysłowej: Zabezpieczanie sterowników PLC, czujników oraz układów wykonawczych zasilanych napięciem DC.
• Telekomunikacji: Ochrona infrastruktury sieciowej i systemów podtrzymywania napięcia.
• Budownictwa komercyjnego: Zabezpieczanie specjalistycznych instalacji oświetleniowych i systemów bezpieczeństwa opartych na prądzie stałym.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie ze schematem połączeń. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (35 mm), co pozwala na szybką integrację w rozdzielnicach modułowych. Podczas instalacji należy zwrócić szczególną uwagę na polaryzację zacisków, która w przypadku aparatów DC ma kluczowe znaczenie dla poprawnego gaszenia łuku elektrycznego. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby uniknąć nadmiernej rezystancji zestyku i przegrzewania się punktów połączeniowych. Przekrój przyłączanych przewodów powinien być dobrany do prądu znamionowego 10 A oraz warunków pętli zwarcia.

FAQ

• Czy ten wyłącznik może być stosowany w obwodach prądu zmiennego (AC)? Nie, model C60H-DC jest dedykowany wyłącznie do obwodów prądu stałego. Do obwodów AC należy wybrać odpowiedni model z serii Acti9 iC60.
• Jaka jest główna zaleta charakterystyki C w tym modelu? Charakterystyka C pozwala na bezpieczne załączanie urządzeń o prądzie rozruchowym przekraczającym prąd znamionowy, bez ryzyka nieuzasadnionego wyzwolenia zabezpieczenia.
• Czy urządzenie posiada wskaźnik wyzwolenia? Tak, seria Acti9 wyposażona jest w systemy wizualizacji, które ułatwiają szybką identyfikację uszkodzonego obwodu w szafie sterowniczej.
