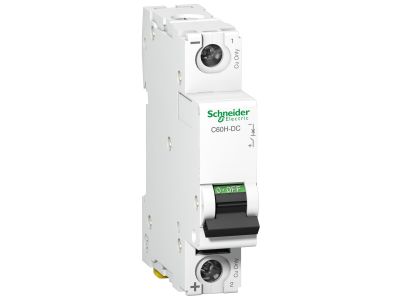

Wyłącznik nadprądowy C 60H-DC 10KA C 63A DC 1P Acti 9 | A9N61519 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy prądu stałego (DC) A9N61519 z serii Acti 9 firmy Schneider Electric to jednobiegunowy (1P) aparat zabezpieczający o prądzie znamionowym 63 A i charakterystyce wyzwalania C. Jego zdolność zwarciowa wynosząca 10 kA gwarantuje skuteczną ochronę przewodów i kabli w instalacjach prądu stałego przed skutkami przeciążeń i zwarć, co przekłada się na niezawodność i bezpieczeństwo całego systemu.

• Prąd znamionowy 63 A (DC): Umożliwia zasilanie obwodów o znacznym obciążeniu, takich jak falowniki fotowoltaiczne czy przemysłowe układy sterowania DC, bez ryzyka przegrzania aparatu.
• Charakterystyka wyzwalania C: Zabezpiecza odbiorniki o podwyższonym prądzie rozruchowym (np. silniki, transformatory) – wyłącznik wytrzymuje krótkotrwałe przeciążenia, jednocześnie szybko reagując na zwarcia.
• Zdolność zwarciowa 10 kA (DC): Zapewnia bezpieczne przerwanie prądów zwarciowych w instalacjach o wysokiej mocy zwarciowej, minimalizując ryzyko uszkodzenia okablowania i pożaru.
• Jednobiegunowa konstrukcja (1P): Pozwala na selektywną ochronę pojedynczego bieguna w sieci DC, co jest kluczowe w instalacjach fotowoltaicznych (np. ochrona stringu paneli).
• Seria Acti 9 firmy Schneider Electric: Gwarancja wysokiej jakości materiałów, precyzyjnych parametrów wyzwalania oraz długiej żywotności mechanicznej i elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla aparatury modułowej. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa oraz kompatybilności elektromagnetycznej. Wyłącznik nadaje się do stosowania w instalacjach prądu stałego, typowo spotykanych w systemach fotowoltaicznych oraz przemysłowych obwodach DC.

Zastosowanie

Dzięki dedykowanej konstrukcji dla prądu stałego i parametrom umożliwiającym pracę w wymagających warunkach, wyłącznik A9N61519 znajduje zastosowanie w następujących scenariuszach:

• Ochrona obwodów DC w instalacjach fotowoltaicznych (stringi paneli, falowniki, rozdzielnice PV).
• Zabezpieczenie linii zasilających urządzenia przemysłowe pracujące w technologii prądu stałego (napędy, sterowniki PLC, zasilacze buforowe).
• Stosowanie w rozdzielnicach niskiego napięcia do selektywnej ochrony obwodów pomocniczych, sygnalizacji i automatyki budynkowej zasilanej DC.
• Zastosowanie jako zabezpieczenie wejściowe lub wyjściowe w systemach magazynowania energii (akumulatorowych).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie po obu stronach obwodu DC. Aparat przeznaczony jest do montażu na szynie DIN TH35 (35 mm). Moment dokręcania śrub zaciskowych oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, pamiętając o odpowiednim doborze do prądu znamionowego 63 A. Nie przekraczaj podanych wartości, aby zapewnić prawidłowy styk i uniknąć przegrzania.

FAQ

• Czy ten wyłącznik nadaje się do instalacji prądu przemiennego (AC)? Nie, model A9N61519 został zaprojektowany wyłącznie dla obwodów prądu stałego (DC). Do instalacji AC należy stosować dedykowane wyłączniki prądu przemiennego (np. seria iC60H).
• Jaka jest charakterystyka C i do czego się ją stosuje? Charakterystyka C oznacza, że wyłącznik wyzwala w zakresie 5–10-krotności prądu znamionowego (dla AC; dla DC wartości mogą się różnić – patrz dane producenta). Jest zalecana do ochrony odbiorników o charakterze indukcyjnym i z dużym prądem rozruchowym, np. silników, transformatorów, a także w instalacjach fotowoltaicznych gdzie występują prądy zwarciowe ograniczone przez panele.
• Czy wyłącznik można montować w rozdzielnicy bezpośrednio przy falowniku? Tak, ale należy zwrócić uwagę na polaryzację (DC) oraz na to, że wyłącznik ten zabezpiecza przewody przed przeciążeniem i zwarciem – nie zastępuje bezpiecznika po stronie AC. Montaż zalecany jest w obwodzie DC po stronie paneli lub pomiędzy panelem a falownikiem, zgodnie z projektem instalacji.
