Wyłącznik nadprądowy C 60H-DC 10KA C 50A DC 2P Acti 9 | A9N61538 Schneider Electric

Opis i Kluczowe Cechy

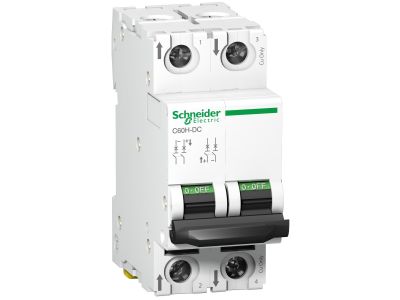

Wyłącznik nadprądowy A9N61538 z rodziny Acti 9 firmy Schneider Electric to dedykowane zabezpieczenie obwodów prądu stałego (DC). Zaprojektowany do pracy przy prądzie znamionowym 50 A i zdolności wyłączania zwarciowego 10 kA, zapewnia skuteczną ochronę przewodów oraz odbiorników przed skutkami przeciążeń i zwarć w instalacjach DC. Charakterystyka wyzwalania C (5–10×In) sprawdza się w obwodach z odbiornikami o podwyższonym prądzie rozruchu. Wykonanie 2-biegunowe umożliwia jednoczesne rozłączanie obu biegunów obwodu DC.

• Prąd znamionowy 50 A: Bezpieczna praca w obwodach o znacznym obciążeniu, np. w systemach fotowoltaicznych czy zasilaczach przemysłowych, bez ryzyka przegrzania styków.
• Zdolność wyłączania zwarciowego 10 kA (DC): Skuteczne przerywanie zwarć o wysokiej energii, chroniące przewody i odbiorniki przed uszkodzeniem mechanicznym i termicznym.
• Charakterystyka wyzwalania C: Odpowiednia dla odbiorników o prądzie rozruchowym wyższym od znamionowego (silniki, zasilacze impulsowe), zapewniająca selektywność w instalacjach DC.
• 2 bieguny (2P): Kompletne odcięcie obwodu DC – rozłączanie zarówno bieguna dodatniego, jak i ujemnego – zwiększające bezpieczeństwo obsługi i serwisu.
• Przeznaczenie do prądu stałego (DC): Specjalistyczna konstrukcja dostosowana do charakterystyki łuku DC (gaszenie w komorze), niezawodna w aplikacjach takich jak fotowoltaika, ładowarki baterii czy zasilanie awaryjne.

Zgodność z Normami

Wyłącznik nadprądowy A9N61538 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi dla aparatury modułowej prądu stałego. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Wykonanie w standardzie DIN umożliwia łatwy montaż w rozdzielnicach wyposażonych w szynę TH35.

Zastosowanie

Wyłącznik nadprądowy DC z charakterystyką C i prądem 50 A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów prądu stałego przed przeciążeniem i zwarciem. Dzięki zdolności wyłączania 10 kA sprawdza się zarówno w małych instalacjach, jak i w bardziej wymagających systemach przemysłowych.

• Ochrona obwodów DC w instalacjach fotowoltaicznych (łańcuchy paneli, inwertery).
• Zabezpieczenie zasilaczy buforowych, ładowarek akumulatorów i systemów UPS.
• Ochrona linii zasilających w szafach sterowniczych i rozdzielnicach DC w przemyśle.
• Zastosowanie w stacjach ładowania pojazdów elektrycznych (DC) oraz w systemach oświetlenia awaryjnego.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego A9N61538 powinien być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP, po odłączeniu napięcia od rozdzielnicy. Urządzenie przeznaczone jest do instalacji na szynie nośnej TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać zgodnie z obowiązującymi przepisami, do prądu znamionowego 50 A. Moment dokręcania zacisków – według wartości podanych w dokumentacji producenta (zalecany klucz dynamometryczny). Przed pierwszym załączeniem należy sprawdzić poprawność polaryzacji i szczelność połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę C, co oznacza wyzwalanie przy prądzie 5–10 razy większym od prądu znamionowego (250–500 A w przypadku wersji 50 A). Jest to odpowiednie dla odbiorników o podwyższonym prądzie rozruchowym.
• Czy wyłącznik nadprądowy A9N61538 można stosować w obwodach prądu przemiennego (AC)? Nie. Model ten jest dedykowany wyłącznie do obwodów prądu stałego (DC). Konstrukcja komory gaszeniowej i parametry łączeniowe są zoptymalizowane do łuku stałoprądowego. Stosowanie w AC może prowadzić do nieprawidłowego działania i stanowić zagrożenie.
• Jaka jest zdolność wyłączania zwarciowego i czy wystarczy do ochrony instalacji fotowoltaicznej? Zdolność wyłączania wynosi 10 kA dla DC. W typowych domowych i małych komercyjnych instalacjach PV prąd zwarciowy rzadko przekracza tę wartość. W przypadku systemów o większej mocy zaleca się dobór odpowiedniego zabezpieczenia nadrzędnego (np. bezpieczniki DC) – ostateczna decyzja należy do projektanta instalacji.
