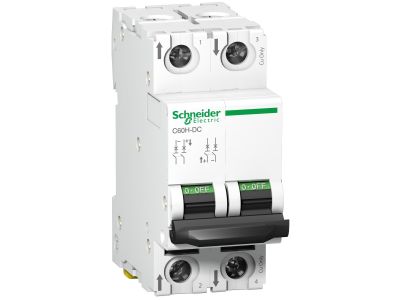

Wyłącznik nadprądowy C 60H-DC 10KA C 25A DC 2P Acti 9 | A9N61533 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 C60H-DC o numerze katalogowym A9N61533 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie do pracy w obwodach prądu stałego (DC). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym wyborem do zabezpieczania odbiorników o umiarkowanych prądach rozruchowych. Dwubiegunowa konstrukcja (2P) zapewnia pełną izolację i bezpieczeństwo w systemach DC, gdzie kluczowe jest skuteczne przerywanie łuku elektrycznego.

• Zdolność zwarciowa: Wysoka wytrzymałość na poziomie 10 kA gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia gwałtownych awarii prądowych.
• Technologia Acti9: System ten jest synonimem niezawodności i innowacyjności, oferując użytkownikom najwyższy poziom ciągłości zasilania.
• Ochrona termiczna i magnetyczna: Wyłącznik skutecznie chroni kable i przewody przed skutkami cieplnymi wywołanymi przeciążeniem oraz skutkami dynamicznymi powstałymi w wyniku zwarcia.
• Trwałość: Solidna konstrukcja mechaniczna pozwala na długotrwałą eksploatację w wymagających warunkach budownictwa komercyjnego i mieszkaniowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektroinstalacyjnych. Wyłącznik spełnia wymagania normy IEC/EN 60947-2, która definiuje parametry aparatury przemysłowej niskiego napięcia. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że komponent ten utrzyma swoje parametry techniczne w całym cyklu życia produktu, zapewniając stabilność systemów zasilania DC.

Zastosowanie

Wyłącznik C60H-DC znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wykorzystywany jest prąd stały. Jest on szczególnie rekomendowany do:

• Systemów fotowoltaicznych (PV): Zabezpieczanie obwodów po stronie DC przed skutkami awarii.
• Systemów zasilania awaryjnego: Ochrona banków baterii oraz systemów UPS DC.
• Automatyki przemysłowej: Zabezpieczanie sterowników i układów wykonawczych zasilanych napięciem stałym.
• Infrastruktury transportowej: Wykorzystanie w systemach kolejowych i trakcyjnych wymagających niezawodnej aparatury modułowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (35 mm), co pozwala na łatwą integrację w typowych rozdzielnicach modułowych. Podczas instalacji należy zwrócić szczególną uwagę na polaryzację zacisków, która w przypadku aparatury DC ma kluczowe znaczenie dla poprawnego gaszenia łuku elektrycznego. Zaleca się stosowanie odpowiednich momentów dokręcania śrub zaciskowych, aby uniknąć nadmiernej rezystancji styku i przegrzewania się połączeń. Przekrój przewodów powinien być dobrany zgodnie z prądem znamionowym 25 A oraz warunkami pętli zwarcia.

FAQ

• Czy ten wyłącznik może być stosowany w obwodach prądu zmiennego (AC)? Nie, model C60H-DC jest dedykowany wyłącznie do obwodów prądu stałego. Do obwodów AC należy wybrać odpowiedni model z serii Acti9 iC60.
• Jaka jest główna zaleta charakterystyki C w tym modelu? Charakterystyka C pozwala na bezpieczne załączanie urządzeń o prądzie rozruchowym przekraczającym prąd znamionowy, bez ryzyka nieuzasadnionego wyzwolenia zabezpieczenia.
• Czy urządzenie posiada wskaźnik stanu styków? Tak, aparatura serii Acti9 często wyposażona jest w wyraźną sygnalizację stanu pracy, co ułatwia diagnostykę i serwisowanie instalacji.
