Wyłącznik nadprądowy C 60H-DC 10KA C 10A DC 1P Acti 9 | A9N61508 Schneider Electric

Opis i Kluczowe Cechy

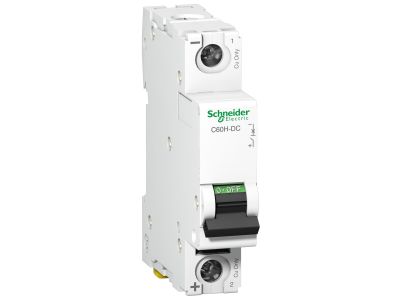

Wyłącznik nadprądowy prądu stałego Schneider Electric Acti 9, model C 60H-DC, symbol A9N61508, to jednobiegunowe urządzenie ochronne o prądzie znamionowym 10 A i zdolności wyłączania zwarciowego 10 kA. Charakterystyka C zapewnia selektywną ochronę w obwodach DC, gdzie występują obciążenia o charakterze rezystancyjnym lub umiarkowanie indukcyjnym. Przeznaczony do ochrony przewodów i kabli przed skutkami cieplnymi (przeciążenia) oraz dynamicznymi (zwarcia) w instalacjach budynkowych i przemysłowych.

• Prąd znamionowy 10 A: Bezpieczna praca w obwodach prądu stałego o umiarkowanym obciążeniu, bez ryzyka przegrzania przewodów.
• Zdolność wyłączania zwarciowego 10 kA: Skuteczne przerywanie zwarć w sieciach DC, zapewniające wysoki margines bezpieczeństwa dla instalacji i urządzeń.
• Charakterystyka C: Wyzwalanie przy prądach 5–10 krotności prądu znamionowego, idealne do ochrony obwodów z odbiornikami o podwyższonym prądzie rozruchowym (np. silniki DC, zasilacze).
• Konstrukcja 1-biegunowa (1P): Oszczędność miejsca w rozdzielnicy – montaż pojedynczego modułu na szynie DIN.
• Seria Acti 9: Niezawodność i kompatybilność z szeroką gamą akcesoriów modułowych Schneider Electric (zaciski pomocnicze, sygnalizatory, wyzwalacze wzrostowe/podnapięciowe).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi międzynarodowymi standardami bezpieczeństwa dla wyłączników nadprądowych prądu stałego. Posiada certyfikat CE, potwierdzający zgodność z wymogami dyrektyw Unii Europejskiej. Montaż w rozdzielnicach spełniających wymagania norm PN-EN 61439 oraz DIN VDE.

Zastosowanie

Wyłącznik nadprądowy DC Acti 9 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów prądu stałego – od instalacji fotowoltaicznych po przemysłowe szafy sterownicze.

• Ochrona obwodów DC w instalacjach fotowoltaicznych (stringi paneli PV, okablowanie do falownika).
• Zabezpieczenie obwodów zasilania awaryjnego (UPS) oraz baterii akumulatorów.
• Ochrona szaf sterowniczych i rozdzielnic DC w automatyce przemysłowej.
• Obwody sterownicze zasilane napięciem stałym (np. 24 VDC, 48 VDC) w systemach PLC i przekaźnikach.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami (dobór do prądu znamionowego). Przed pierwszym uruchomieniem należy sprawdzić poprawność podłączenia oraz brak zwarć w obwodzie.

FAQ

• Czy ten wyłącznik nadaje się do obwodów prądu przemiennego (AC)? Nie, jest przeznaczony wyłącznie do prądu stałego (DC). Do obwodów AC należy stosować standardowe wyłączniki nadprądowe AC (np. seria Acti 9 iC60N).
• Jaki jest stopień ochrony IP? Jako aparatura modułowa przeznaczona do montażu w rozdzielnicy, wyłącznik nie posiada samodzielnego stopnia ochrony. Stopień IP zapewniany jest przez obudowę rozdzielnicy – zwykle IP20 w warunkach normalnych. Szczegółowe dane znajdują się w karcie katalogowej produktu.
• Czy można go montować na szynie DIN obok innych urządzeń modułowych? Tak, wyłącznik montuje się standardowo na szynie TH35 (DIN) i zajmuje jeden moduł szerokości 17,5 mm. Jest kompatybilny z pozostałymi urządzeniami serii Acti 9.
