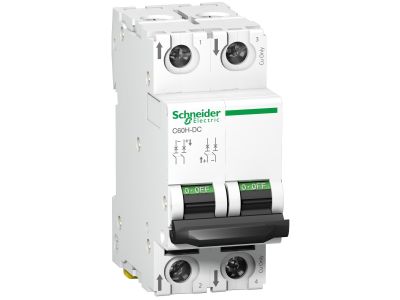

Wyłącznik nadprądowy C 60H-DC 10KA C 0,5A DC 2P Acti 9 | A9N61520 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DC Schneider Electric Acti 9 o symbolu A9N61520 to dwubiegunowy aparat modułowy o prądzie znamionowym 0,5 A z charakterystyką C i zdolnością zwarciową 10 kA. Przeznaczony do ochrony obwodów prądu stałego przed przeciążeniami i zwarciami, zapewnia bezpieczną pracę instalacji w budynkach mieszkalnych, komercyjnych oraz przemysłowych.

• Prąd znamionowy 0,5 A: Idealny do zabezpieczania obwodów o niewielkim obciążeniu, takich jak sterowanie, sygnalizacja czy zasilanie pomocnicze w instalacjach DC.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10-krotności prądu znamionowego – odpowiednie dla odbiorników o umiarkowanym prądzie rozruchu (np. przekaźniki, styczniki, oświetlenie LED).
• Zdolność zwarciowa 10 kA: Wysoka skuteczność wyłączania prądów zwarciowych w sieciach prądu stałego, minimalizująca ryzyko uszkodzenia instalacji i urządzeń.
• Wykonanie dwubiegunowe (2P): Rozłącza obie bieguny obwodu DC, zapewniając kompletne odcięcie napięcia i bezpieczeństwo serwisowe.
• Seria Acti 9 Schneider Electric: Sprawdzona jakość, kompatybilność z osprzętem modułowym oraz łatwy montaż na szynie TH35.

Zgodność z Normami

Wyłącznik spełnia wymagania obowiązujących dyrektyw europejskich i posiada certyfikat CE. Zaprojektowany zgodnie z ogólnymi standardami dla wyłączników nadprądowych prądu stałego, stosowanymi w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy DC 0,5 A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów prądu stałego przed przeciążeniem i zwarciem. Szczególnie polecany do:

• Ochrony obwodów sterowania i sygnalizacji w instalacjach fotowoltaicznych.
• Zabezpieczania zasilania urządzeń automatyki budynkowej (czujniki, regulatory, moduły komunikacyjne).
• Stosowania w rozdzielnicach DC w budynkach komercyjnych i przemysłowych.
• Jako zabezpieczenie pomocnicze w szafach sterowniczych i zasilaczach DC.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Przekrój podłączanych przewodów należy dobrać do prądu znamionowego obwodu zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz parametry podłączenia należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Jaki jest prąd znamionowy i charakterystyka wyłącznika? Prąd znamionowy wynosi 0,5 A, a charakterystyka wyzwalania to C (5–10-krotność prądu znamionowego).
• Czy wyłącznik nadaje się do obwodów prądu stałego? Tak, model DC został zaprojektowany specjalnie do ochrony instalacji prądu stałego, np. w systemach fotowoltaicznych czy zasilaczach buforowych.
• Jaki jest stopień ochrony tego wyłącznika? W danych produktu nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20. Zalecamy zapoznanie się z kartą katalogową, aby uzyskać szczegółowe informacje.
