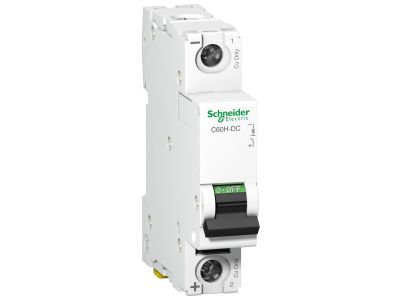

Wyłącznik nadprądowy C 60H 1P C 3A Acti 9 | A9N61503 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy C 60H 1P C 3A (symbol A9N61503) z serii Acti 9 firmy Schneider Electric to jednobiegunowe urządzenie zabezpieczające przeznaczone do ochrony przewodów przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Dzięki charakterystyce wyzwalania C i prądowi znamionowemu 3A zapewnia skuteczną ochronę w obwodach o umiarkowanych prądach rozruchowych.

• Charakterystyka C: Gwarantuje wyzwalanie przy prądzie 5-10 krotności prądu znamionowego, co umożliwia bezpieczną pracę w obwodach z silnikami i transformatorami bez fałszywych wyłączeń.
• Prąd znamionowy 3 A: Odpowiedni do zabezpieczania obwodów o małym obciążeniu, takich jak oświetlenie LED, gniazda wtyczkowe czy urządzenia elektroniczne.
• 1 biegun (1P): Umożliwia prosty montaż w instalacjach jednofazowych oraz w rozdzielnicach wymagających indywidualnej ochrony poszczególnych obwodów.
• Seria C60H: Wysoka zdolność zwarciowa zapewnia niezawodne wyłączenie w przypadku zwarć, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• Kompaktowa obudowa modułowa: Łatwy montaż na szynie DIN TH35 w standardowych rozdzielnicach, oszczędność miejsca i szybka instalacja.

Zgodność z Normami

Wyłącznik nadprądowy C 60H 1P C 3A Acti 9 został zaprojektowany zgodnie z wymaganiami odpowiednich norm europejskich (seria EN/IEC 60898) oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach domowych i komercyjnych.

Zastosowanie

Wyłącznik nadprądowy stosowany jest do ochrony przewodów w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz obiektach użyteczności publicznej. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Ochrona obwodów oświetleniowych w mieszkaniach, biurach i sklepach.
• Zabezpieczenie gniazd wtyczkowych w instalacjach domowych i komercyjnych.
• Ochrona odbiorników o małej mocy, takich jak urządzenia RTV, AGD, komputery.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach wielorodzinnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzony wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i charakterystyką wyłącznika. Moment dokręcania zacisków należy stosować według dokumentacji producenta.

FAQ

• Co oznacza charakterystyka C w wyłączniku nadprądowym? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie od 5 do 10 razy większym od prądu znamionowego (In). Jest to typowe dla obwodów, w których występują krótkotrwałe prądy rozruchowe, np. przy silnikach, transformatorach lub lampach wyładowczych.
• Czy wyłącznik nadprądowy C 60H 1P można montować w rozdzielnicy trójfazowej? Tak, ale każdy biegun (faza) wymaga osobnego wyłącznika 1P lub zastosowania wersji wielobiegunowej. W rozdzielnicy trójfazowej należy użyć trzech egzemplarzy dla ochrony poszczególnych obwodów jednofazowych.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje w karcie katalogowej stopnia ochrony IP dla tego modelu. Montaż w typowej rozdzielnicy wewnętrznej o obudowie IP20 jest zazwyczaj wystarczający. W przypadku instalacji w środowiskach wilgotnych lub zapylonych należy zastosować odpowiednią obudowę z wyższym stopniem ochrony.
